Раздвижные рольганги от производителя - подбор модели и цены
- Средняя стоимость - от 30 000 ₽ за метр при нагрузке до 50 кг/ролик.
Решение разработано для процессов, где скорость погрузки-разгрузки и гибкость логистики напрямую влияют на операционные издержки, где главный вызов — неэффективность ручной перегрузки и невозможность быстро адаптировать стационарные конвейерные линии под меняющиеся задачи.
Гибкий роликовый конвейер (рольганг) мгновенно разворачивается для погрузки, разгрузки или перемещения грузов в любой точке вашего склада или цеха и так же быстро убирается, освобождая 66% пространства. Разверните транспортную линию именно там, где она нужна — у борта машины, между станками или на временном участке сборки.
Решение разработано для процессов, где скорость погрузки-разгрузки и гибкость логистики напрямую влияют на операционные издержки, где главный вызов — неэффективность ручной перегрузки и невозможность быстро адаптировать стационарные конвейерные линии под меняющиеся задачи.
С раздвижным рольгангом вы превращаете хаос пиковых нагрузок в управляемый процесс:
Работает в любой планировке
Гибкая конструкция-пантограф огибает оборудование и другие препятствия подстраиваясь под вашу планировку без перепроектирования всей линии.
Быстрая переналадка
Создавайте обходные или связующие маршруты между стационарными конвейерами, сборочными постами и упаковочными столами - вам не придется перестраивать рабочую зону.
Сократите штат грузчиков
Освободите до 70% персонала от рутинной перегрузки коробок. Один оператор с рольгангом выполняет работу трех. Высвободите персонал, занятый на ручной перегрузке, и направьте его на выполнение более важных задач.
Экономия 66% места

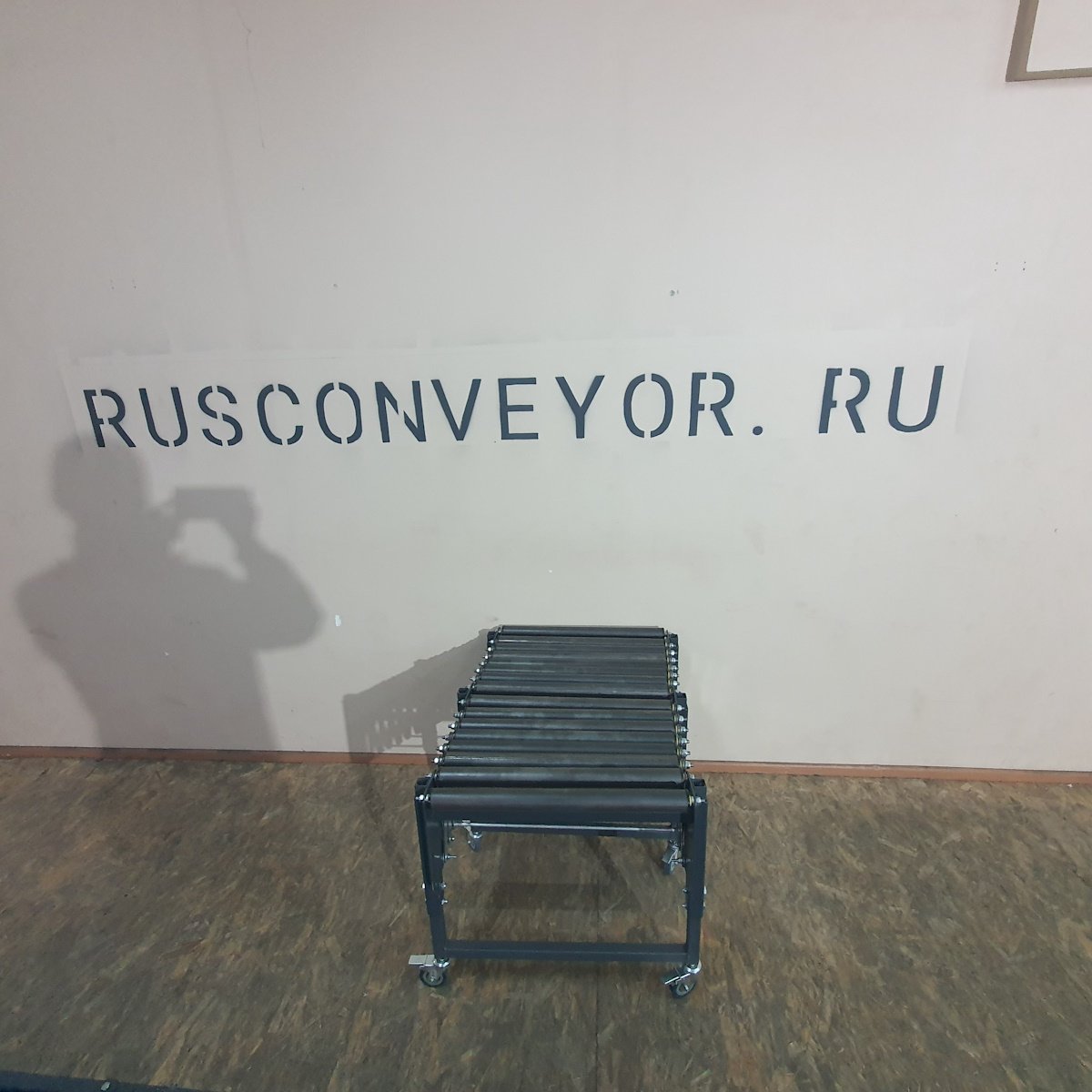

Экономит 66% места при хранении После работы складывается до 1/3 длины и легко откатывается в сторону. Хранится в углу, не мешая проезду техники. Его легко убрать, освободив проход или площадку для других операций, в отличие от громоздких стационарных систем.
Снижение прямых затрат
Гравитационная модель не потребляет электроэнергию, ее п надежная конструкция минимизирует расходы на ТО. Это оборудование — прямая инвестиция в скорость и эффективность ваших процессов. Сократите простои транспорта и переплаты за сверхурочные.
Ускорение работ до 3 раз
Оптимизируйте весь цикл приемки и отгрузки товаров Сократите время простоя и увеличьте пропускную способность зоны приемки/отгрузки без привлечения дополнительного персонала. Организуйте бесперебойную подачу коробов и ящиков малыми силами.
Когда раздвижной рольганг выгоднее стационарного конвейера

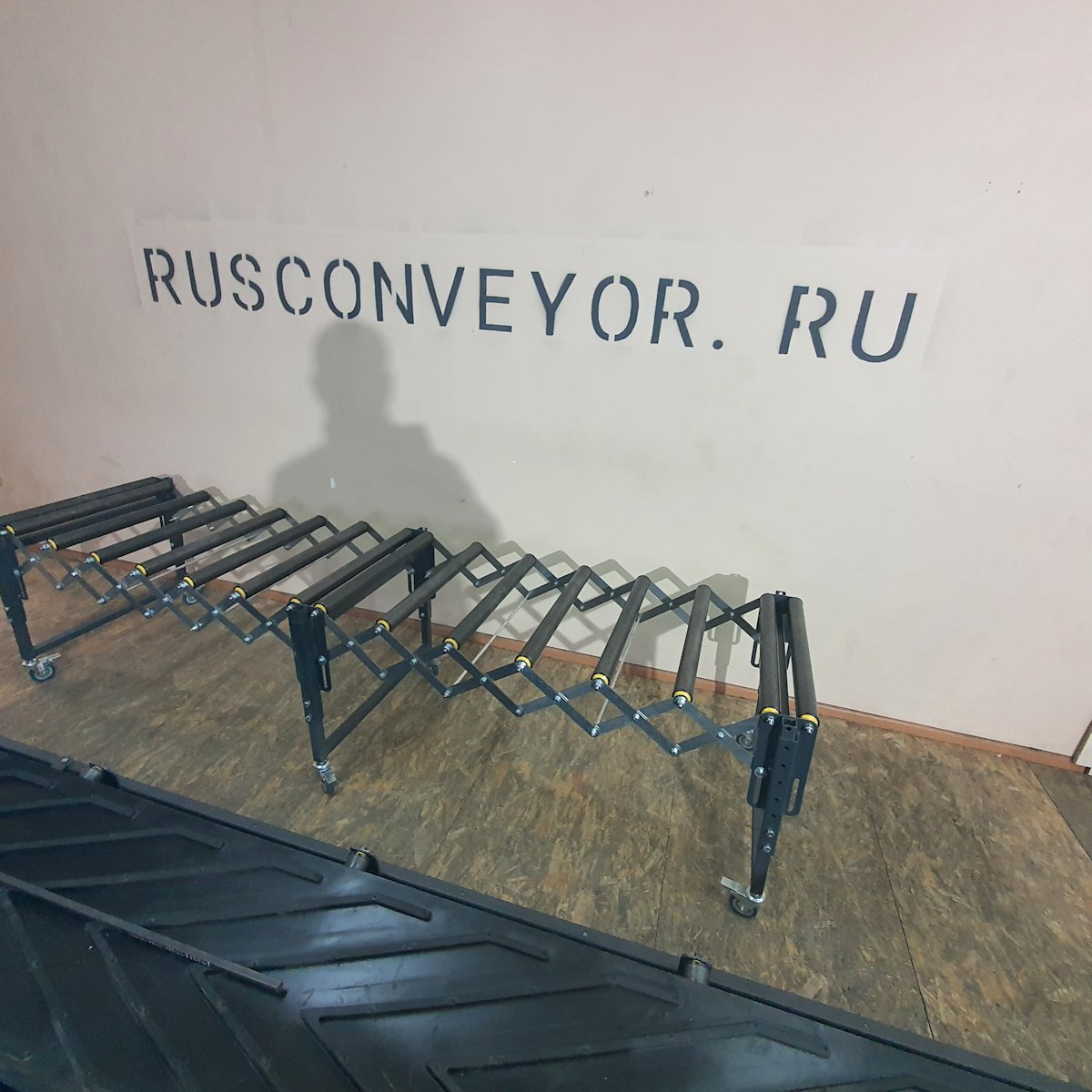

Принцип пантографа: один конвейер вместо трех стационарных
Ножничный механизм позволяет изменять длину трассы в 3 раза: один раздвижной рольганг перекрывает расстояние, для которого потребовалось бы три стационарных секции. После работы конструкция складывается до 1/3 длины и откатывается на колесных опорах, освобождая площадь для техники и других операций.
Типовые задачи: разгрузка фур, фулфилмент, межцеховая логистика
Разгрузка фур и контейнеров
Разверните рольганг от борта машины до зоны приемки. После разгрузки сложите и откатите в сторону, освободив проезд для техники. Один оператор с рольгангом выполняет работу трех грузчиков.
Фулфилмент и комплектация заказов
Организуйте транспортировку, накопление или перераспределение грузов между рабочими станциями. Меняйте длину именно на ту величину, которая необходима в данный момент.
Межцеховая логистика
Перемещайте груз с наклоном или горизонтально по прямой или поворотной траектории. Поворачивайте поток движения, организовывайте изгибы, меняйте траекторию перемещения груза.
Временные линии на сезонных пиках
Легко произведите компоновку в рольганг большей длины. Увеличивайте расстояние перемещения груза до 3 раз, соединяя несколько секций.
Какие грузы можно перемещать
Раздвижной рольганг предназначен для перемещения грузов с гладкой и жесткой опорной поверхностью массой до 50 кг: продукция в коробках, стоп материала, коробки, рулоны, ящики и прочие грузы с плоским дном.
При необходимости перемещения грузов с поверхностями сложной формы, сминаемых (мешки), мелкоштучных или насыпных грузов используют поддоны либо жесткую тару.
Сравнение типов рольгангов
| Критерий | Раздвижной рольганг | Приводной рольганг | Неприводной гравитационный рольганг | |
|---|---|---|---|---|
| Критерий | Источник движения | Гравитация + ручной толчок | Электропривод (мотор-ролик, цепная/ременная передача) | Гравитация (уклон 2–5°) или ручной толчок |
| Изменение длины | Да — от 1/3 до максимума | Нет — фиксированная трасса | Нет — фиксированная трасса | |
| Изменение траектории | Да — повороты, S-изгибы | Нет (только при перемонтаже) | Нет (только при перемонтаже) | |
| Мобильность | Складывается, перемещается на колёсах | Стационарный монтаж | Стационарный/передвижной монтаж | |
| Типовая нагрузка, кг/м | до 100 | до 2000 | до 500 | |
| Скорость транспортировки | Неуправляемая, зависит от уклона и массы | Регулируемая, до 30 м/мин и выше | Неуправляемая, зависит от уклона | |
| Контроль потока | Минимальный — концевые упоры, тормозные ролики | Полный — старт/стоп, зонирование, интеграция с АСУ | Минимальный — только механические стопоры | |
| Главный сценарий | Временные и переменные линии: комплектация, упаковка, погрузка | Постоянные автоматизированные линии, тактовая подача | Постоянные линии накопления, самотёчная подача между участками | |
| Время развёртывания | 1–3 мин (один оператор) | Дни–недели (монтаж + пусконаладка) | Часы (сборка секций, выставление уклона) | |
| Ценовой ориентир | от 42 000 ₽/секция | от 80 000 ₽/погонный метр (с приводом) | от 15 000 ₽/погонный метр | |
| Когда НЕ подходит | Тяжёлые грузы, непрерывный поток, потребность в точном позиционировании | Временные трассы, ограниченный бюджет, частая перепланировка | Необходимость менять длину/маршрут, тяжёлые грузы с точным тактом |

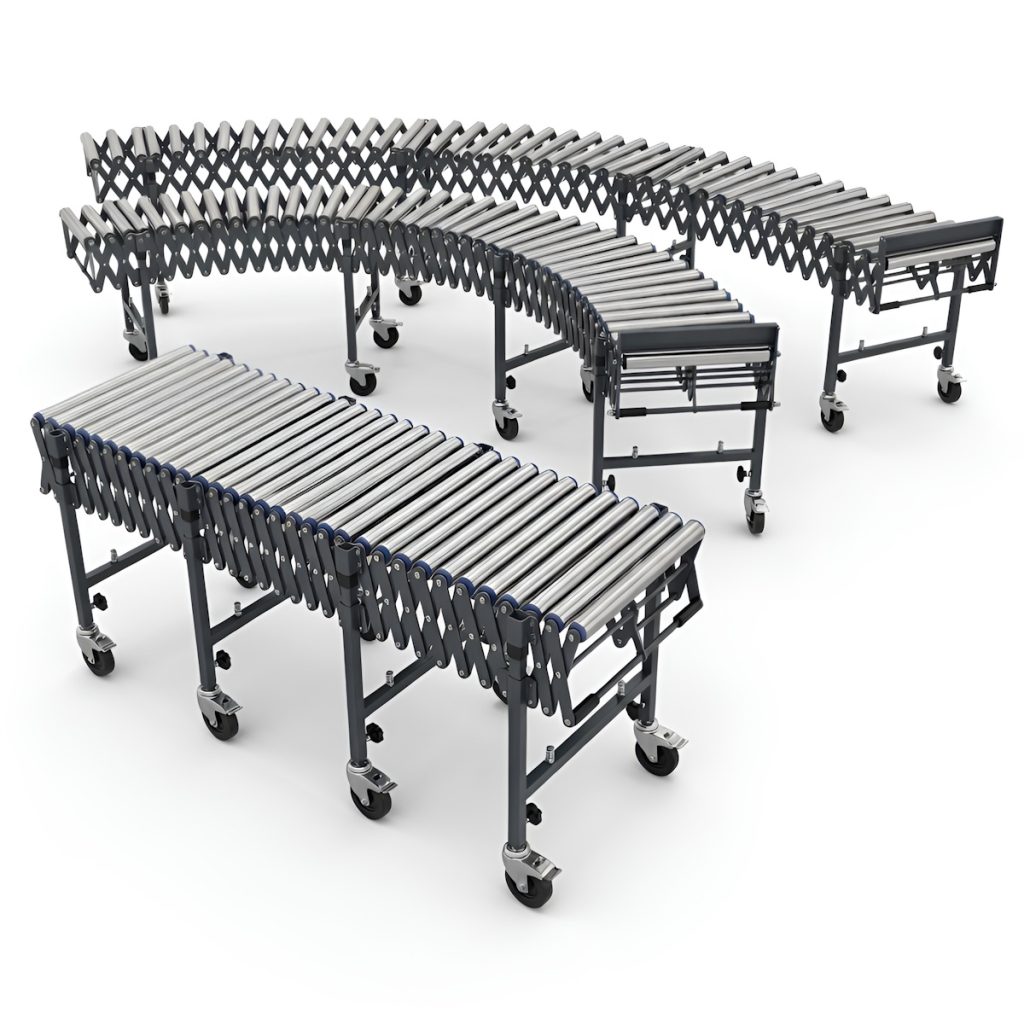

Модельный ряд раздвижных рольгангов «rusconveyor.ru»
Серийно производим раздвижные рольганги любых типоразмеров. Все модели — гравитационные (без привода), с роликами Д48 мм и грузоподъемностью до 50 кг/м.
Сводная таблица моделей — подбор по ширине и длине трассы
Производственные мощности позволяют выпускать раздвижные рольганги в следующих диапазонах:
| Параметр | Диапазоны параметров серийных моделей |
|---|---|
| Ширина трассы, мм | от 500 до 1000 мм |
| Длина в разложенном состоянии, мм | кратно 1300 мм |
| Длина в cложенном состоянии, мм | кратно 450 мм |
| Высота загрузки/выгрузки, мм | от 500 мм |
| Количество секций | до 10 |
| Регулировка высоты, мм | кратно 50 мм |
| Грузоподъемность, кг/ролик | до 50 |
| Диаметр ролика, мм | 48 |
| Шаг роликов, мм | 50–190 |
| Тип привода | Гравитационный |
| Исполнение рамы | Ножничная рама |
| Покрытие | Эмаль серого цвета |
| Цена | от 42000 ₽ |
Точные спецификации каждой модели — в карточках оборудования.
Опциональное оснащение
Телескопические опоры. Для регулировки высоты опор конвейера.
Колесные опоры. Позволяют без усилий перемещать конвейер.
Различные варианты окраски. Возможна покраска любым цветом эмали RAL.
Рама из нержавеющей стали. В качестве материала для конвейера можем использовать нержавеющую сталь — для пищевых производств и влажных сред.
Изготовление по индивидуальным параметрам
Подберем правильный конвейер для вашего производства. Рассчитаем точные характеристики и предложим оптимальную конфигурацию, чтобы вы были уверены в результате и не переплачивали. Нестандартная ширина, длина, материал роликов, специальные опции — обсудим на этапе расчета.
Серийно выпускаемые раздвижные рольганги
Как выбрать раздвижной рольганг: критерии подбора
Критерии подбора
Ширина трассы — от размера груза плюс зазор
Правило подбора: ширина груза + 50 мм зазор с каждой стороны. Если максимальная ширина груза до 400 мм — достаточно трассы 500 мм (модель РР(450-1300)/500). Для коробов 400–650 мм — трасса 700 мм (модели , РР(1200-3500)/700 и РР(2700-7800)/700).Длина раздвижки — расчёт по расстоянию маршрута
Измерьте расстояние от точки загрузки до точки выгрузки с учетом разворотных зон. До 1300 мм — компактные участки (РР(450-1300)/500). До 3000 мм — стандартная разгрузка (РР(1200-3500)/700). До 9100 мм — протяженные трассы от ворот до зоны хранения (РР(2700-7800)/700).Шаг роликов и правило «трёх роликов»
Минимальная длина груза должна перекрывать не менее трех роликов одновременно. При шаге 50 мм минимальная длина груза — 150 мм. При шаге 150 мм — 450 мм. Выбор шага определяется размером наименьшего груза в потоке. Доступный диапазон шага роликов: от 50 до 190 мм. Длина конвейера кратна 0,5 мДопустимая нагрузка и тип груза
Максимальная нагрузка — до 50 кг на ролик. Обязательное условие: груз должен иметь гладкую и жесткую опорную поверхность (плоское дно). Для мягких, сминаемых, мелкоштучных или насыпных грузов необходимо использование жесткой тары или поддонов.Типичные ошибки при выборе раздвижного рольганга
Ошибка масштаба: выбор по максимальной длине вместо рабочего диапазона. Заказчик видит в каталоге цифру «до 7,8 м» и считает, что одна секция закроет всю трассу. На практике раздвижной рольганг теряет жёсткость пропорционально растяжению: при максимальном раскладе шаг между роликами увеличивается, и мелкая тара начинает «проваливаться» между ними. Правильный подход — рассчитывать рабочую длину на 60-70% от максимума, а остаток закрывать стыковкой секций. Это даёт стабильный шаг роликов и запас на изгиб траектории. Если же нужна фиксированная линия максимальной длины без изменений — задача решается стационарным рольгангом дешевле и надёжнее. Ошибка типа: раздвижной вместо телескопического (и наоборот). Оба конструктива меняют длину, но работают в принципиально разных сценариях. Раздвижной на ножничном пантографе даёт гибкую траекторию — повороты, S-образные изгибы, перемещение всей линии целиком. Телескопический — это жёсткие вложенные секции, которые выдвигаются только по прямой, зато держат бóльшую погонную нагрузку и работают на стыке «склад — кузов фуры». Когда заказчик берёт раздвижной для разгрузки фур (потому что «он тоже складывается»), он получает недостаточную грузоподъёмность и лишнюю гибкость, которая в прямом канале не нужна, а только мешает. Ошибка комплектации: экономия на опорах и тормозах. Базовая конфигурация рассчитана на горизонтальную работу с лёгкой тарой. Но если процесс требует наклонной подачи — без тормозных роликов или концевого упора коробки набирают скорость и вылетают с трассы. Аналогично, колёса без тормозов на наклонном полу превращают рольганг в самоходную конструкцию. Эти опции стоят 5-10% от цены секции, но их отсутствие обнуляет безопасность линии. Проверочный вопрос при заказе: «есть ли перепад высот на участке и какая масса самого тяжёлого короба?» — если ответ неизвестен, комплектацию нужно обсуждать с инженером, а не выбирать по каталогу.Гарантии и производство
Перед запуском рольганга на объекте важно правильно выполнить первичную установку и настроить уклон — от этого зависит ресурс шарнирных узлов и качество транспортировки на весь срок службы. Мы подготовили практическое руководство по запуску, настройке и обслуживанию раздвижных рольгангов с разбором типичных ошибок.
Контроль качества
Каждый шарнирный узел проходит контроль на стенде перед сборкой. Готовый рольганг тестируется с нагрузкой на полный цикл раздвижки.
Сроки изготовления
Серийные модели — от 5 рабочих дней. Нестандартные конфигурации — от 10 рабочих дней после согласования ТЗ.
Гарантия 12 месяцев
Гарантия распространяется на все узлы и механизмы. Постгарантийное обслуживание и поставка запасных частей.
Частые вопросы по раздвижным рольгангам
Как выбрать между 1-, 2- и 6-секционным рольгангом?
Выбор определяется тремя параметрами: длиной трассы, потребностью в поворотах и числом операторов.
Односекционный РР(450-1300)/700 — для коротких прямых участков до 1,3 м: загрузка в фургон, связка между станками, буферная зона на упаковке. Разворачивает один человек за секунды. Если задача — закрыть расстояние до 1,5 метров без изгибов, это оптимальный вариант.
Двухсекционный РР(1200-3500)/700 — для трасс до 3,5 м с возможностью формировать повороты до 90°. Вторая независимая секция и дополнительная центральная опора позволяют строить С-образные маршруты, недоступные односекционной модели. Подходит для обхода колонн, подачи к нескольким рабочим местам или стыковки с погрузочным доком под углом.
Шестисекционный РР(2700-7800)/700 — для длинных линий до 7,8 м, типичных в сортировочных центрах и на крупных складах. Масса и габариты требуют двух операторов для перенастройки. Оправдан, когда расстояние от зоны выгрузки до зоны комплектации превышает 4 метра и необходимы сложные S-образные траектории.
Принцип выбора: начните с минимальной модели, покрывающей вашу дистанцию. Если требуется большее расстояние — секции можно стыковать в единую линию, но каждое соединение добавляет точку обслуживания. Для трасс свыше 8 м рассмотрите комбинацию из нескольких двухсекционных модулей: это даёт гибкость реконфигурации без потери покрытия.
Когда раздвижной рольганг не подходит?
Раздвижной рольганг — гравитационное оборудование на основе пантографа, и у него есть чёткие границы применимости.
Не подходит для:
- Цилиндрических, сферических и деформируемых грузов — ролики рассчитаны на плоское жёсткое дно (короба, ящики, поддоны). Мягкая тара провисает между роликами и блокирует движение.
- Тяжёлых грузов свыше 50 кг на ролик — превышение штатной нагрузки деформирует оси, особенно на длинных (700 мм) обечайках.
- Процессов, требующих точной скорости подачи — гравитационный принцип не обеспечивает постоянной скорости: она зависит от массы груза, уклона и материала дна. Для тактового перемещения нужен приводной конвейер.
- Агрессивных сред без доп. защиты — стандартное исполнение не рассчитано на прямой контакт с водой, химикатами и абразивной пылью. Для влажных и неотапливаемых помещений требуется заказ рамы из нержавеющей стали и роликов с защитными подшипниками.
- Непрерывных автоматизированных линий — рольганг не интегрируется с АСУ ТП и не имеет датчиков позиционирования. Это ручное/полуавтоматическое решение.
Пограничные случаи: если груз близок к пределу по массе или размеру дна -запросите расчёт у инженера. Иногда замена материала роликов или уменьшение шага решает задачу в рамках раздвижной конструкции.
Чем раздвижной рольганг отличается от телескопического конвейера?
Раздвижной рольганг — гравитационный (без привода), использует ножничный механизм раздвижки. Телескопический конвейер — приводной, с выдвижными секциями, предназначен для работы внутри фур и контейнеров. Рольганг дешевле, мобильнее, но требует уклона или ручного перемещения груза.
Можно ли состыковать раздвижной рольганг со стационарным конвейером?
Да, раздвижной рольганг совместим со стационарными роликовыми конвейерами при совпадении ширины трассы и высоты. Стыковка выполняется через переходную секцию.
Нужен ли фундамент или крепление к полу?
Нет, рольганг полностью мобильный. Стоит на телескопических или колесных опорах, не требует крепления к полу или фундамента.
Можно ли использовать на улице или в неотапливаемом складе?
Да, при заказе рамы из нержавеющей стали и роликов с защитными подшипниками рольганг подходит для эксплуатации во влажных и неотапливаемых помещениях.
Какой срок службы роликов при трёхсменной эксплуатации?
При штатной нагрузке до 50 кг/ролик и соблюдении условий эксплуатации ресурс роликов составляет не менее 5 лет при трехсменном режиме работы.

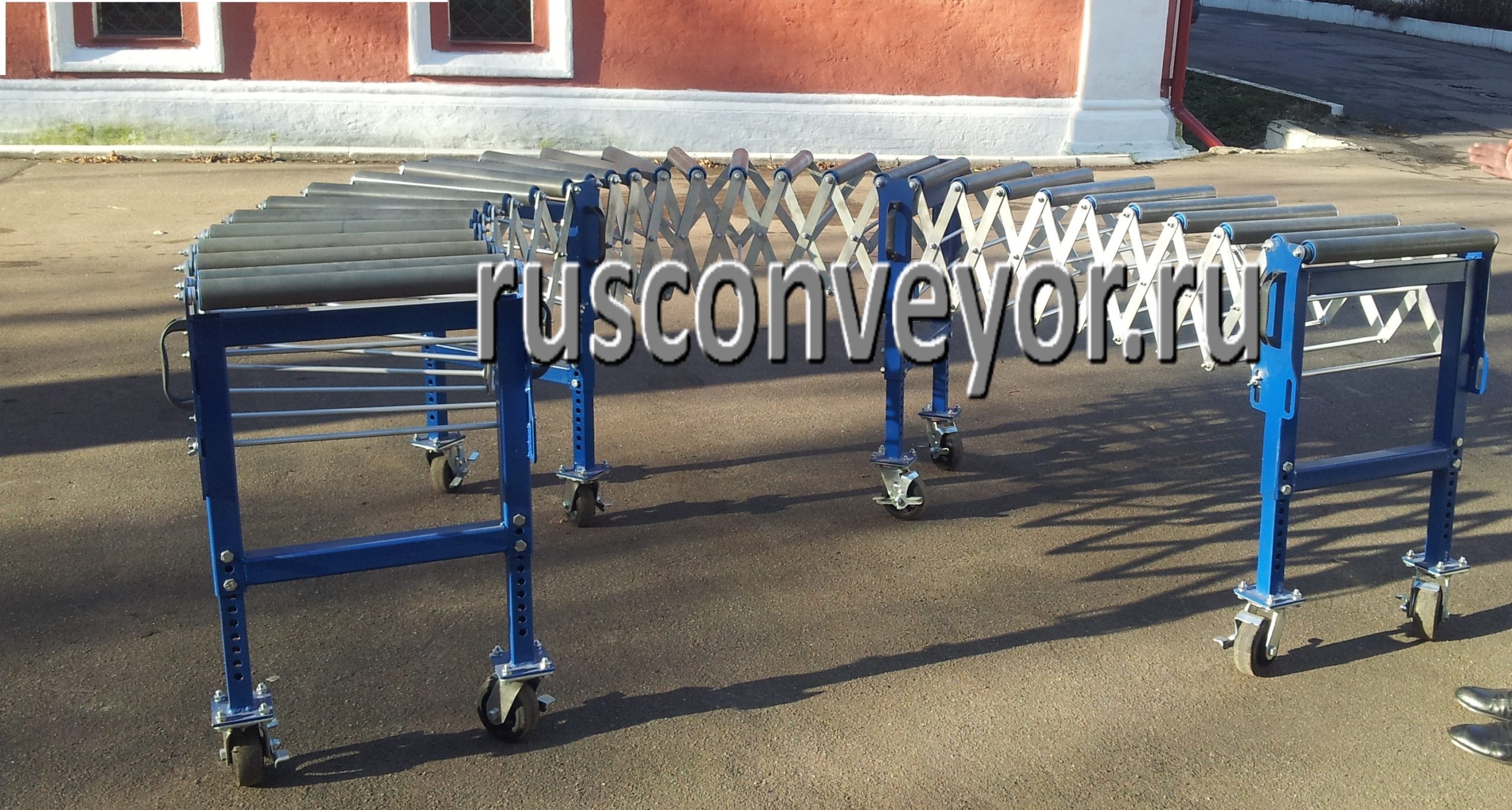

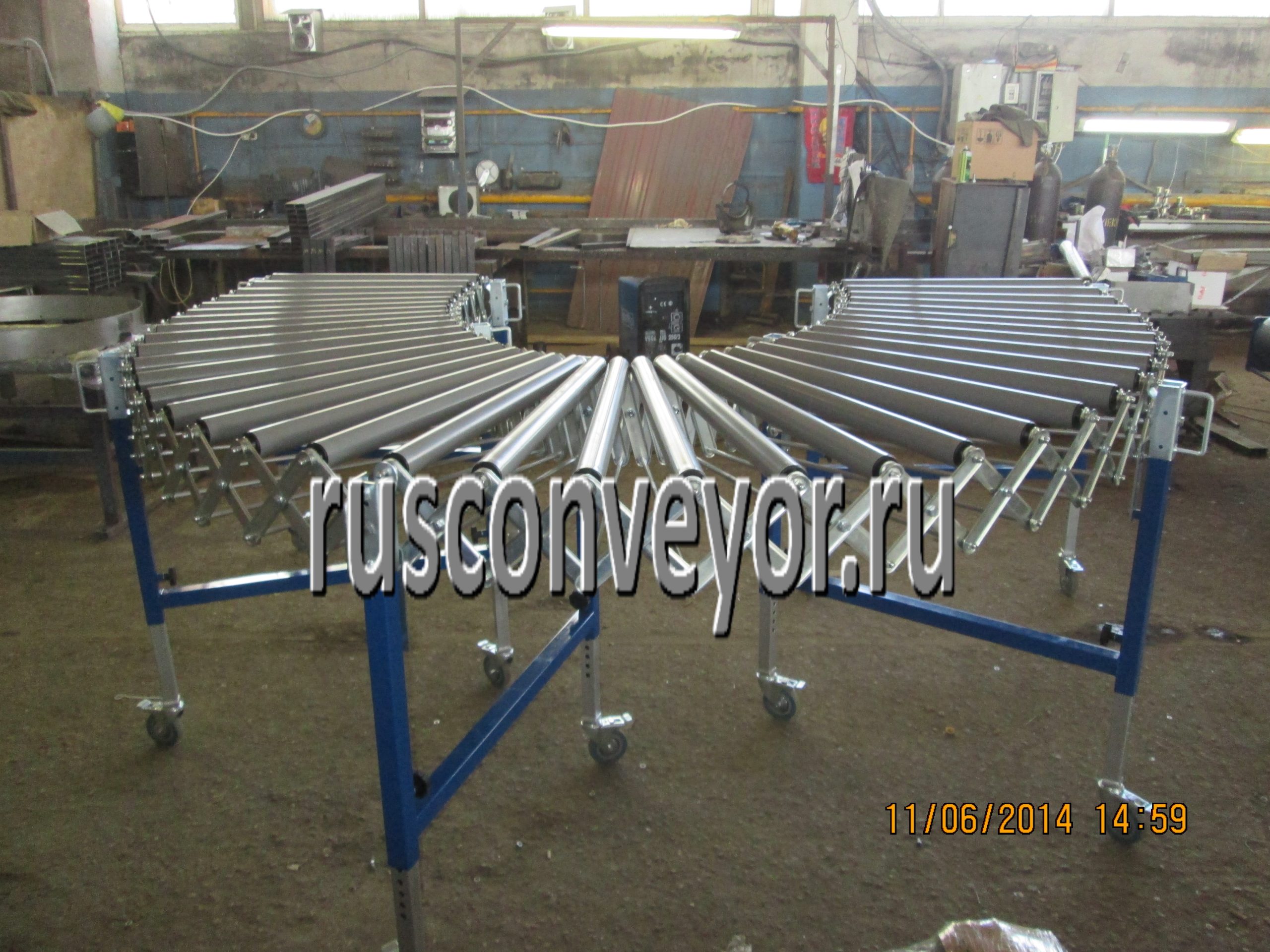

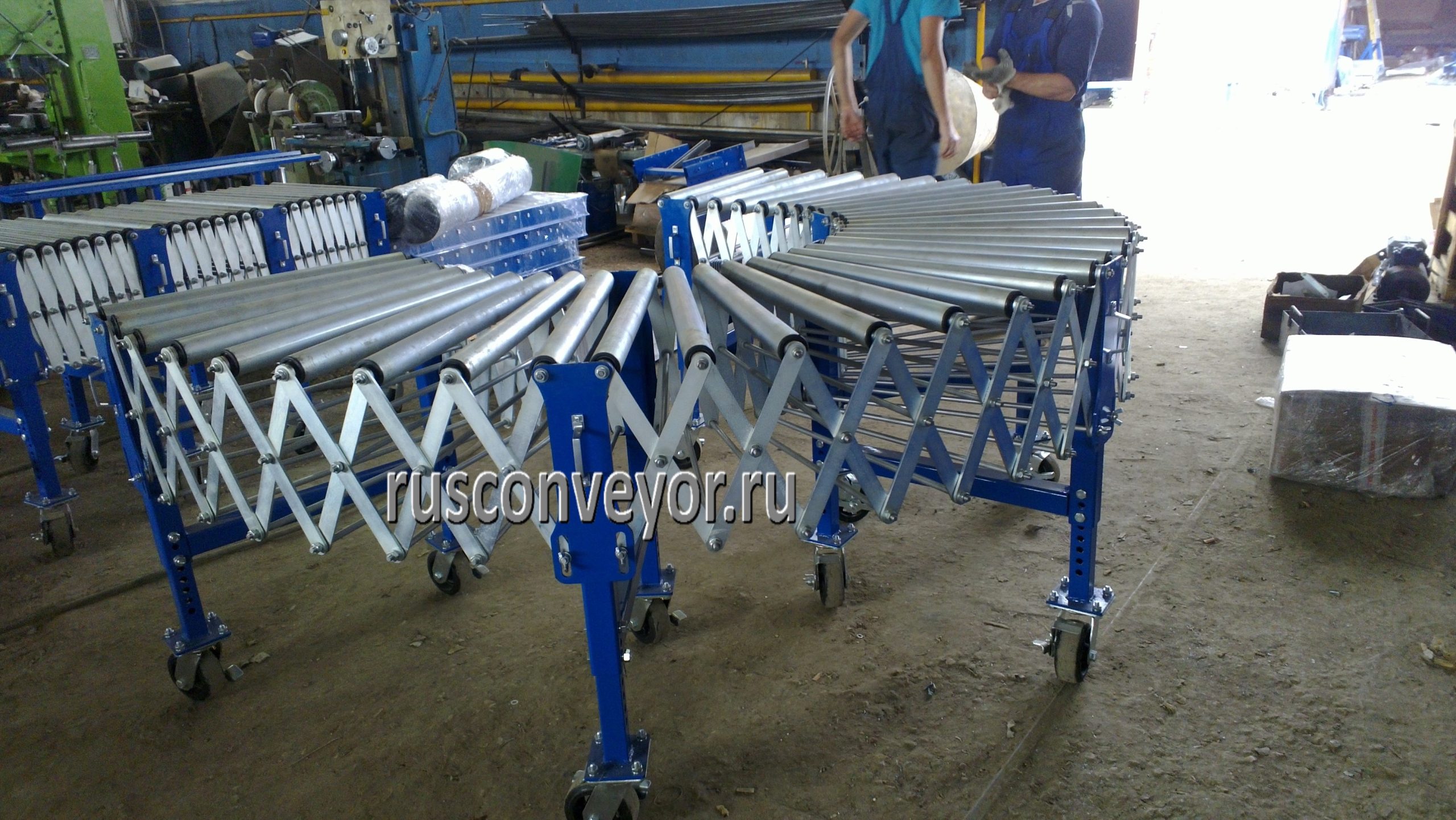

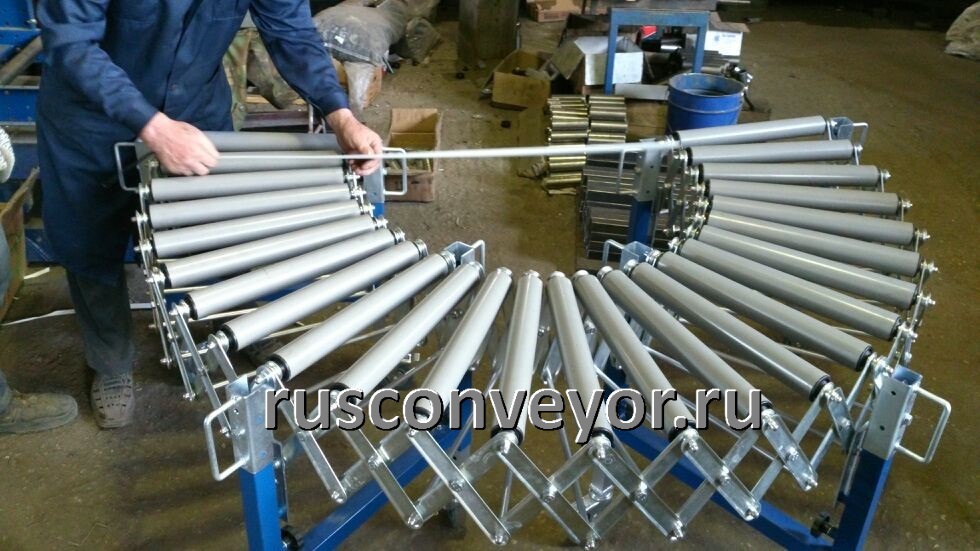

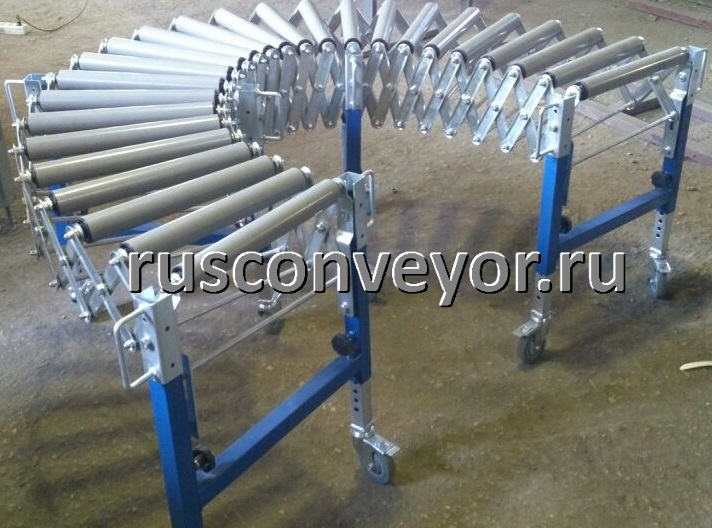

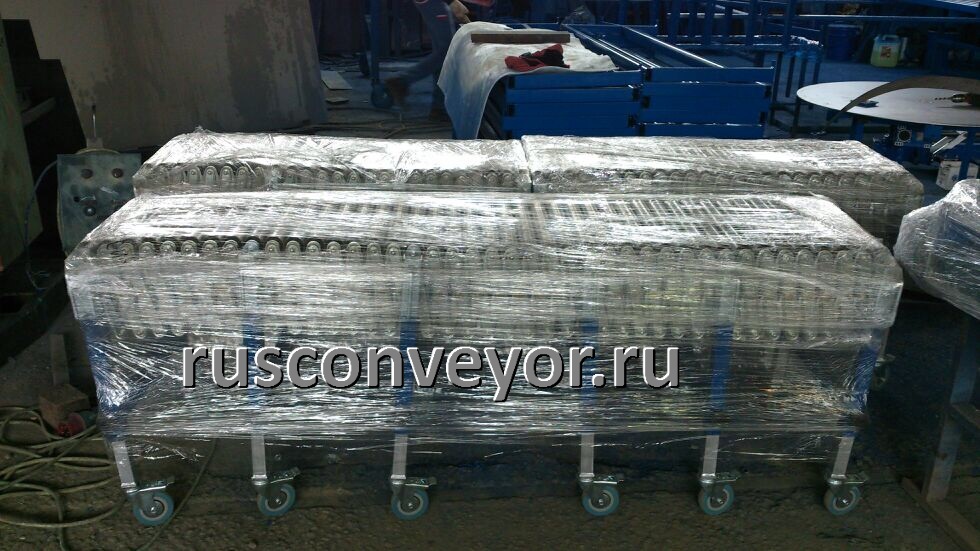

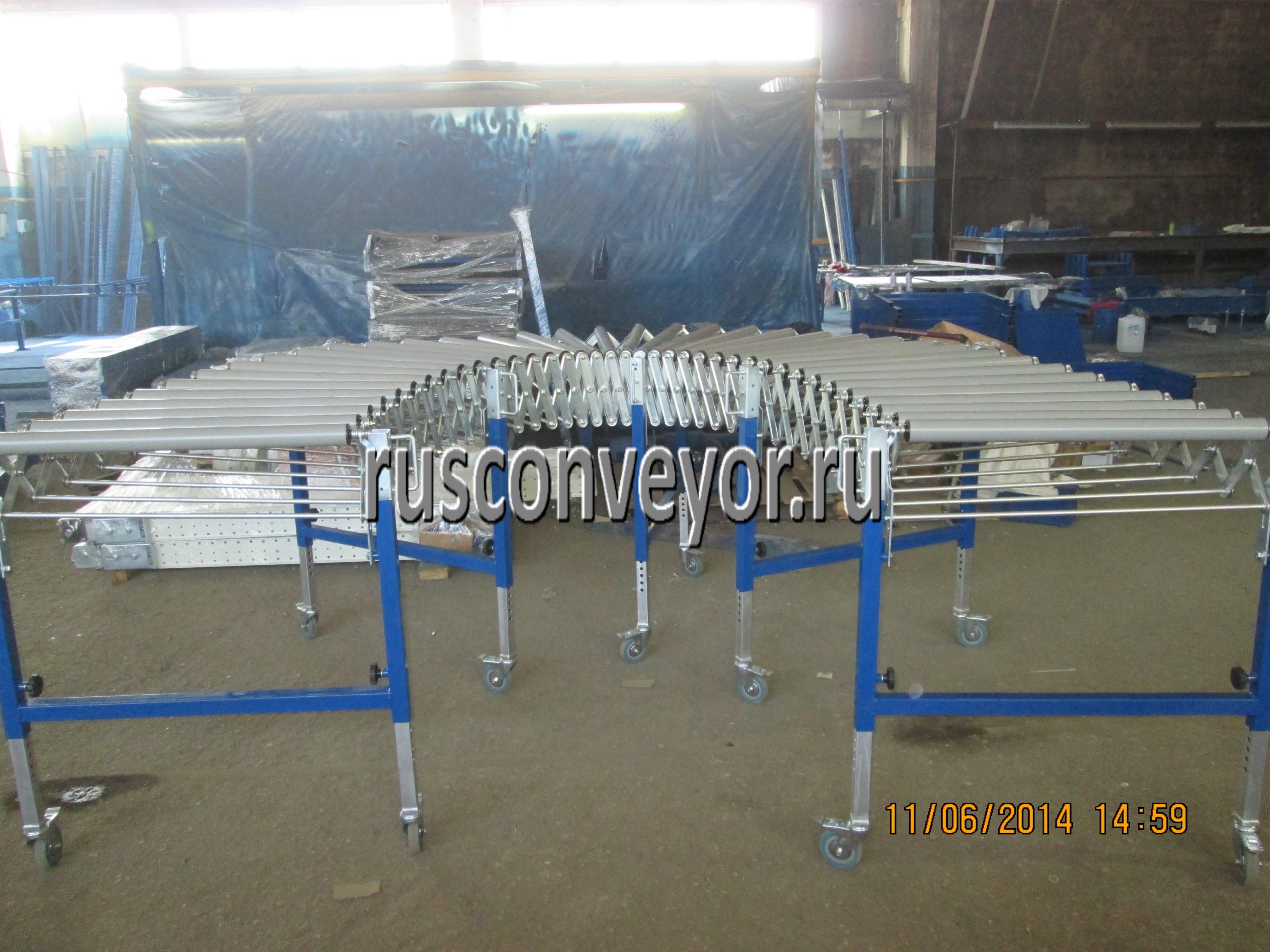

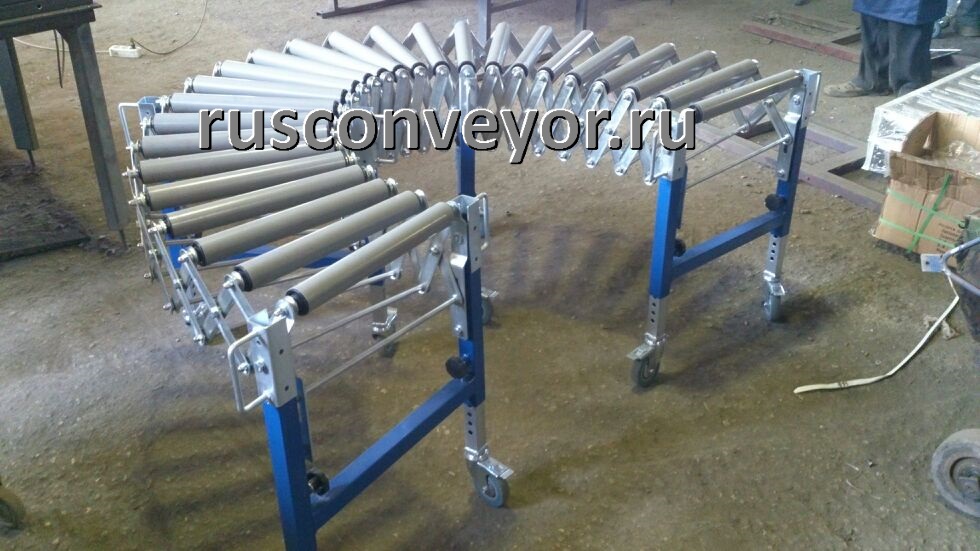

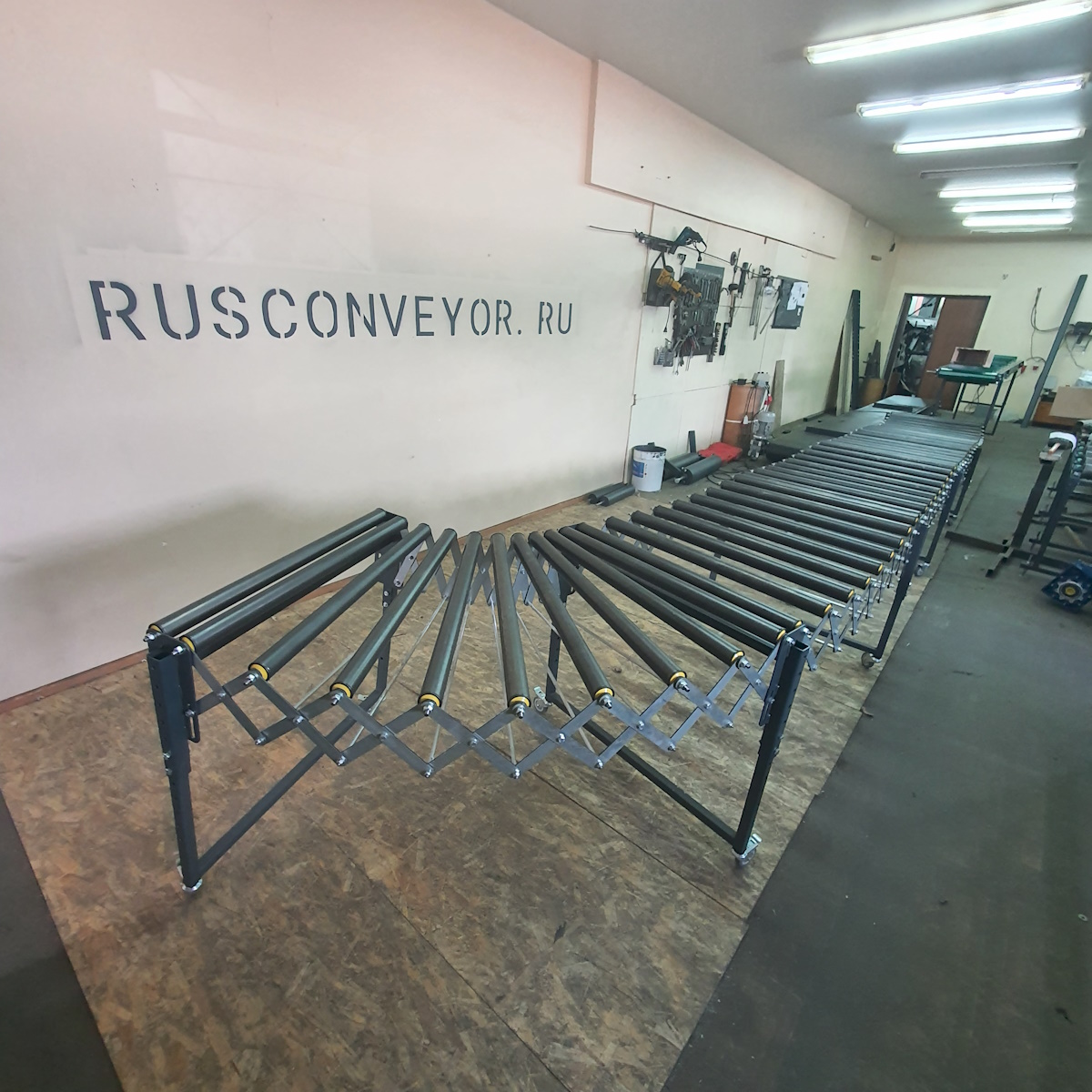

Фотографии раздвижных рольгангов
Рольганги — универсальная база для гибких решений. Сравните стационарные, приводные и мобильные исполнения для перемещения штучных грузов.
Цены и условия заказа
Средняя стоимость — от 42 000 ₽ за секцию при нагрузке до 50 кг/ролик.
Итоговая цена зависит от материала роликов, опционального оснащения и количества секций. Точный расчет — в коммерческом предложении.
Как заказать: от заявки до отгрузки
Этапы работы:
- Заявка — опишите задачу и параметры груза
- Расчет — инженер подберет конфигурацию в течение рабочего дня
- Коммерческое предложение с точной стоимостью
- Производство — типовые модели от 5 рабочих дней
- Отгрузка — доставка по всей России
