Раздвижной рольганг РР(450-1300)/500
Данная модель позволяет менять траекторию в диапазоне от 0,45 до 1,3 метров. Предназначена для транспортировки, накопления и перераспределения грузов с плоским дном шириной до 500 мм — подобрать раздвижной рольганг под параметры груза можно в каталоге.
Подстраивается под поток, расстояние перемещения до 1,3 м
Горизонтальная и наклонная подача, поворот потока
Условия: соблюдение ограничений нагрузки/пола/уклона, плановое ТО по регламенту.
Для коробов, тары и грузов с плоским дном
Секции соединяются в рольганг любой длины
Отгрузка за 24ч
Компактный односекционный рольганг для груза с плоским дном при приёмке и отгрузке
Мобильная гравитационная подача без привода
Раздвижной рольганг РР(450-1300)/500 — мобильная конструкция для транспортировки, накопления и перераспределения грузов на складе и производстве без привода.
Длина регулируется без инструмента в диапазоне 450–1300 мм, полезная ширина — 500 мм.
Базовая конфигурация серии и стыковка в линию
Модель РР(450-1300)/500 — базовая конфигурация в серии раздвижных рольгангов, от которой отстраиваются многосекционные решения для более сложных маршрутов. Выбор между односекционной и многосекционной системой определяет всю логистическую схему участка.
Параметры данной модели определяют нижнюю границу грузоподъемности всей серии — от этого отталкивается инженерный расчет при проектировании участка.
Конструкция рассчитана на быстрый разворот и компактное хранение в сложенном положении.
Требования к основанию и минимальная длина короба
Для корректной работы важно обеспечить ровное основание, правильный подбор типа роликов под материал днища короба и (при необходимости) торможение/упоры на уклонных участках.
Раздвижной рольганг РР(450-1300)/500 может также применятся как станочная опора. Секции можно компоновать в рольганг большей длины.
Сопутствующее:
- Упоры/ограничители для рольгангов
- Тормозные ролики/секции
- Комплект ЗИП (ролики, плечи)
Сравнить типоразмеры и подобрать готовое оборудование можно в Магазине конвейеров.
Технические характеристики
Характеристики приведены для базовой комплектации модели РР(450-1300)/500. При заказе укажите тип груза (материал/геометрия), массу единицы, требуемый уклон, покрытие пола и частоту перемещения.
| Параметр | Значение |
|---|---|
| Тип | рольганг раздвижной (телескопический), гравитационный |
| Назначение | ручная погрузка/разгрузка, временные линии в зоне отгрузки, отвод груза |
| Длина | 450–1300 мм (регулируемая) |
| Полезная ширина | 500 мм |
| Количество секций | 1 |
| Высота рабочей поверхности | 650–950 мм (регулируемые опоры, диапазон зависит от выбранных опор/колес) |
| Исполнение | мобильное на колесах (опция: стопор/тормоз), складное |
| Вес модуля | 45 кг |
| Габариты упаковки | 500×600×700 мм |
| Параметр | Значение |
|---|---|
| Номинальная нагрузка | до 100 кг на секцию (условие: равномерное распределение, твёрдое ровное основание, исправные ролики) |
| Минимальная длина груза | ≥ 3 ролика одновременно (правило для устойчивого качения) |
| Требование к грузу | плоское дно (короба/лотки с ровным устойчивым основанием) |
| Наклонная подача | да |
| Горизонтальная подача | да |
| Поворот потока | да |
| Угол изгиба на секцию | до 45° |
| Общий угол изгиба | до 45° |
| Траектория линии | Прямая, наклонная, горизонтальная, поворот до 45° |
| Рекомендуемая скорость перемещения | Ручная, без разгона (безопасность и ресурс роликов) |
| Параметр | Значение |
|---|---|
| Рама | стальной профиль, профильная стальная труба (квадратное сечение) |
| Покрытие | цинк, порошковая эмаль RAL 7016 (антрацит) |
| Колеса | поворотные колеса с тормозом, Ø75 мм |
| Ролики (база) | Ø48 мм, сталь |
| Ролики (опция) | Ø50 мм, ПВХ (для снижения шума/бережного контакта), длина 500 мм |
| Шаг роликов | 55(сжат)–190(растянут) мм, зависит от растяжения |
| Количество роликов | 9 шт |
| Температура эксплуатации | +5…+40 °C (при отрицательных температурах возможна потеря хода подшипников/загустение смазки) |
| Условия | сухие помещения, отсутствие агрессивных аэрозолей |
Стандарты и термины:
Гравитационный рольганг, полезная ширина, рабочая высота, удельная нагрузка, коэффициент качения, уклон линии, тормозная секция.
Комментарий инженера
Практика эксплуатации: раздвижные рольганги чаще всего «убиваются» не нагрузкой как таковой, а ударами (сбрасывание коробов) и перекосом на неровном полу. Если у вас есть уклон или поток «самотёком», сразу закладывайте тормозные модули/упоры — это дешевле, чем повреждения груза и травмоопасные ситуации.
Нюанс монтажа: после установки на месте обязательно проверьте параллельность секций и работу фиксаторов на всех положениях длины (min / mid / max). Любой перекос повышает сопротивление качению и увеличивает усилие оператора.
Нюансы эксплуатации: Шаг роликов при полном растяжении увеличивается до 190 мм — учитывайте это при работе с грузами минимальной длины (до 500 мм): при максимальном растяжении груз может опираться только на один ролик. Рекомендуем не растягивать до предела при работе с мелкой тарой.
Для наклонной подачи используйте регулировку высоты (±250 мм) на секциях с разных концов линии.
Преимущества: Модель РР(450-1300)/500 отличается от бюджетных аналогов (типа Proma) использованием квадратного профиля рамы вместо П-образного. Это дает жесткость на кручение при S-образных изгибах трассы.
Ограничения эксплуатации
Внимание! Данное оборудование имеет ограничения:
- Тип груза: Только объекты с жестким плоским дном (коробки, ящики, лотки). Не подходит для мешков, сыпучих грузов или цилиндрических предметов без поддона.
- Минимальный габарит груза: Длина груза должна быть не менее 500 мм для устойчивого прохождения на максимальном растяжении (шаг 190 мм).
- Агрессивные среды: Оцинковка не предназначена для работы с кислотами или на открытом воздухе под осадками.
- Угол наклона: Для гравитационного пуска рекомендуется уклон 5-10%. При большем уклоне требуется установка тормозных роликов (опция).
- Нагрузка до 100 кг/м²: превышение приведёт к деформации роликов и рамы. Не является приводным конвейером — перемещение груза за счёт гравитации или вручную.
Критичные условия (влияют на ресурс и гарантию):
- перегрузка/удары (сбрасывание коробов) вызывают деформацию рамы/роликов;
- уклон без тормозов/упоров — причина неконтролируемого разгона груза и повреждения;
- неровный пол/перекос опор → закусывание роликов, повышенный износ;
- температура вне +5…+40 °C → ухудшение хода и смазки;
- самовольные сварочные/конструктивные изменения → аннулирование гарантии.
Рекомендации для корректного подбора: укажите минимальный размер короба (Д×Ш), массу, материал днища (картон/пластик), наличие скотча/ребер, требуемую скорость потока, планируемый уклон и условия пола (бетон/плитка/наливной).
Документация
Односекционная конструкция РР(450-1300)/500 чувствительна к качеству основания — перекос опор ускоряет износ роликов. Порядок первичной установки, выравнивания и регламентного обслуживания описан в руководстве по первичной установке и настройке рольгангов.
Если файлы не размещены на странице, можно запросить у менеджера паспорт, 2D‑чертёж (PDF/DWG) и инструкцию.
Частые вопросы по модели РР(450-1300)/500
Какое расстояние между роликами при полном растяжении?
+

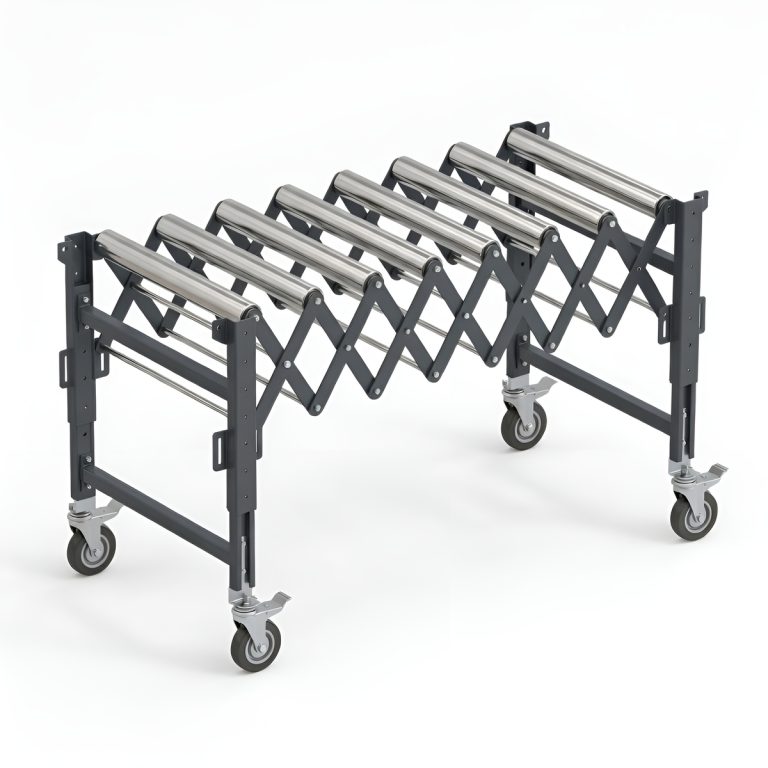

При максимальной длине 1300 мм шаг между роликами составляет до 190 мм. Груз длиной 500 мм в предельном положении может опираться только на один ролик.
Можно ли соединить несколько рольгангов в линию?
+
Да, конструкция предусматривает стыковку секций в рольганг любой необходимой длины. Соединение выполняется без инструмента. Оно должно обеспечивать соосность и исключать «ступеньку» между секциями. Рекомендуются штатные стыковочные элементы/направляющие (указать как опцию в КП).
Как понять, «поедет» ли мой короб по рольгангу?
+
Нужны: масса короба, материал и ровность днища, тип роликов, шаг роликов и уклон. Практическое правило: короб должен опираться минимум на 3 ролика одновременно; мягкий картон и «провисающее» дно резко увеличивают сопротивление.
Какие опции чаще всего реально нужны?
+
Колёса со стопорами, упоры/ограничители, тормозные ролики/секции для уклона, ролики с покрытием (шум/бережный контакт), расширенная регулировка высоты.
Можно ли заказать нестандартную длину?
+
Да, доступны кастомные длины в пределах 800–4000 мм по запросу. Для нестандартных конфигураций требуется согласование чертежей.
Возможна наклонная и горизонтальная подача?
+
Да, возможны наклонная и горизонтальная подача. Для создания наклона используйте регулировку высоты (±150 мм) или установите секции на разных уровнях.
Какие грузы нельзя транспортировать?
+
Цилиндрические, сферические, мягкие и деформируемые грузы не подходят. Нагрузка не должна превышать 100 кг/м².
