Раздвижной рольганг РР(1200-3500)/700

Двухсекционная модель шириной 700 мм для проектирования С-образных трасс и поворотных линий длиной до 3,5 метров. Чтобы сравнить раздвижные рольганги по длине и конфигурации трассы, смотрите полный перечень моделей.

126 000 рублей
Длина 1,2–3,5 м

Перекрытие длинных дистанций без установки промежуточных переходов.

Ширина 700 мм

Инженерный запас для перемещения крупногабаритных коробов и нестандартных паллет.

2 независимые секции

Формирование изгиба до 90° в любой точке благодаря 2 независимым секциям.

Нагрузка 100 кг/м

Усиленная рамная конструкция для плотных грузопотоков.

Решение для нестандартных маршрутов и широких грузов

Свободное моделирование геометрии линии

Двухсекционная конфигурация РР(1200-3500)/700 занимает среднюю позицию в линейке раздвижных рольгангов — она закрывает задачи, где односекционный модуль уже не дотягивается по длине, а шестисекционная система избыточна. Именно этот типоразмер чаще всего определяет, нужна ли на объекте одна универсальная линия или комбинация нескольких коротких участков. Двухсекционная архитектура задает базовую логику масштабирования, которая сохраняется во всех старших конфигурациях линейки»

Две шарнирно соединенные секции позволяют перенаправить поток от зоны приёмки к участку комплектации, огибая стационарное оборудование.

Варианты конфигурации

  • 2 секции сложены, длина 1,2 м
  • 1 секция растянута, 2-я сложена, длина до 1,8 м, угол до 45°
  • 2 секции вытянуты в линию, длина до 3,5 м, угол до 90°

Транспортировка габаритной тары

Увеличенная база ролика (700 мм) стабилизирует пластиковые лотки, сборные поддоны и гофрокороба, исключая риск свешивания краев за пределы несущей рамы.

Интеграция в существующую инфраструктуру

Четыре телескопические опоры компенсируют перепады высот при стыковке со станками, фасовочными автоматами или приемными окнами магистральных конвейерных систем.

Двухмодульная архитектура пантографа

Основа механизма — рычажная система «ножницы», обеспечивающая синхронное растяжение обеих секций. Шарнирные связи между модулями спроектированы таким образом, чтобы при повороте трассы ролики автоматически формировали правильный радиус, предотвращая заклинивание груза.

Точная настройка гравитационного спуска

Для дистанций почти в 4 метра критически важен корректный уклон. Независимая регулировка каждой из трех стоек дает возможность выставить перепад высот, необходимый для самостоятельного скатывания объектов без участия оператора или привода.

Сравнить типоразмеры и подобрать готовое оборудование можно в Магазине конвейеров.

Частые вопросы по модели РР(1200-3500)/700

Можно ли выгнуть эти две секции под прямым углом (90°) для огибания колонны в цеху?

+

Нет, двухсекционная архитектура разработана именно для поворотных траекторий. Вы можете сложить одну секцию и растянуть вторую под углом 45°, либо распределить радиус поворота равномерно по всей длине в 3,5 метра.

Пройдет ли по этому рольгангу пластиковый ящик шириной 800 мм, если полезная ширина 700 мм?

+

Технически ящик проедет со свешиванием по 50 мм с каждой стороны. Однако на поворотных участках габарит 800 мм может задеть внутренний борт трассы. Для такой тары лучше проектировать исключительно прямые линии.

В чем отличие этой модели от базовой версии РР(450-1300)/500, кроме увеличенной ширины?

+

Главное отличие — наличие второй независимой секции и дополнительного ряда опор. Это увеличивает максимальную длину покрытия с 1,3 до 3,5 метров и добавляет возможность формировать С-образные изгибы, недоступные односекционному раздвижному рольгангу.

При максимальном растяжении рольганга до 3,5 метров, не провисает ли конструкция посередине?

+

Нет, геометрию поддерживают 3 несущие стойки. Центральный узел соединения секций усилен спаренными опорами, которые распределяют нагрузку (до 100 кг/м) на пол, предотвращая деформацию пантографа.

Какая минимальная длина должна быть у коробки, чтобы она не застряла между роликами при шаге 160 мм?

+

Золотое правило конвейерной логистики — груз опирается минимум на 3 оси. При максимальном растяжении шаг составляет 160 мм, следовательно, длина основания вашей коробки должна быть строго больше 480 мм.

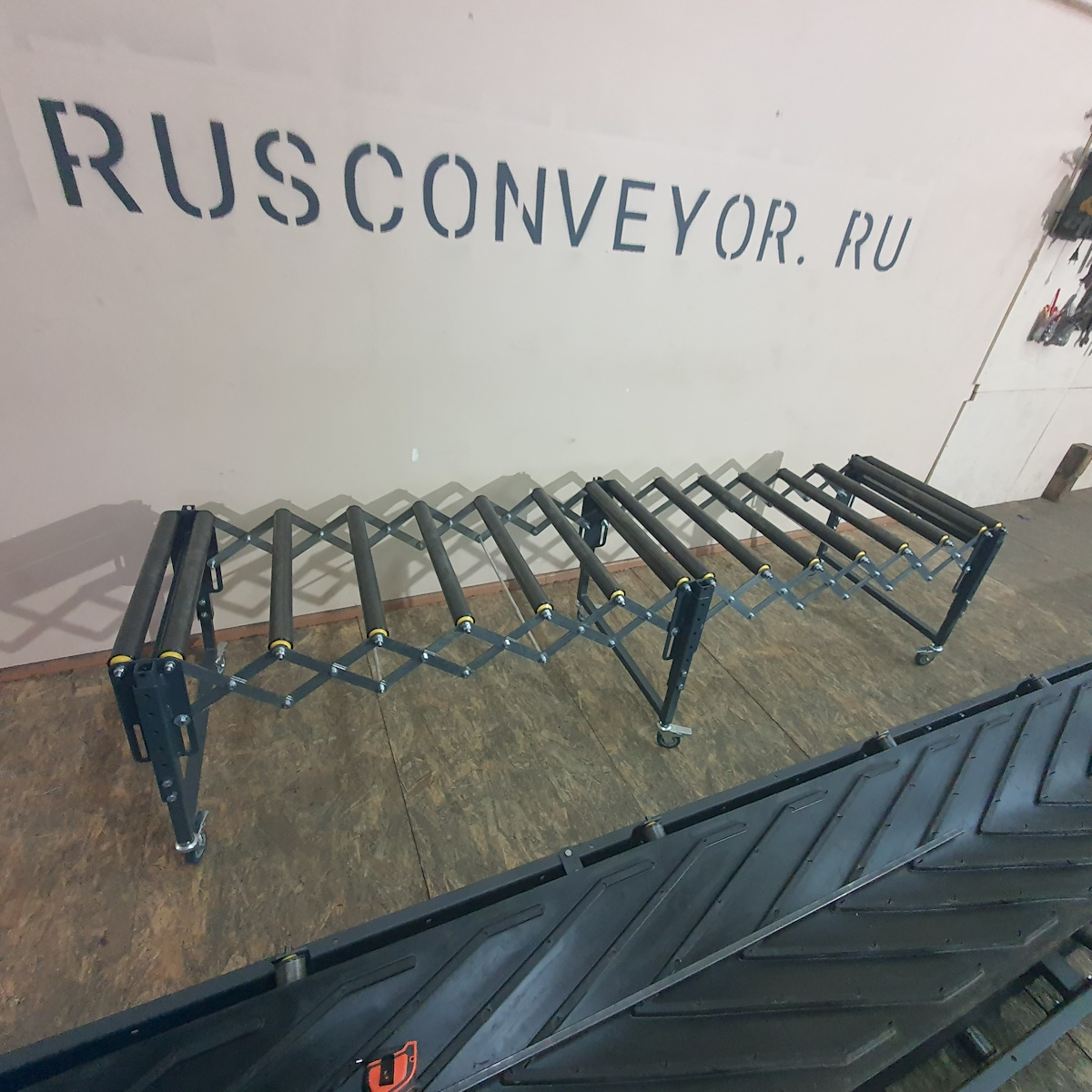

Фотографии раздвижных рольгангов

Проектирование длинных конвейерных линий на базе РР(1200-3500)/700

Специфика гравитационного перемещения на дистанциях свыше 3 метров

Организация безостановочного грузопотока на расстояниях, приближающихся к 4 метрам, требует точного расчета уклонов. Модель РР2500/700 оснащена регулировкой на всех опорах. Это позволяет выстроить плавный градиент спуска, при котором коробки не будут набирать излишнюю скорость к концу трассы, но и не остановятся на середине пути. Увеличенная до 700 мм ширина валиков стабилизирует центр тяжести габаритных объектов, снижая вероятность их разворота при движении.

Сравнение: когда требуется двухсекционная архитектура

При выборе оборудования инженеры часто сравнивают данную модель с компактными аналогами. Если задача логистического узла — просто переместить стандартную коробку от упаковщика на паллету в пределах одного метра, целесообразно использовать базовую модель РР(450-1300)/500. Однако, если складской процесс подразумевает обход препятствий, формирование зон накопления или транспортировку XL-тары, именно конфигурация на 2 секции (РР2500/700) обеспечит необходимую вариативность геометрии без закупки дополнительных переходных модулей.

Альтернативные конфигурации

Запросить КП на раздвижной рольганг РР(1200-3500)/700

Можно сразу запросить: габариты в сложенном виде, массу, тип колёс/тормозов, способ стыковки секций и комплект документации.

Консультация инженера

Поможем подобрать нужный типоразмер и комплектацию раздвижного рольганга под габариты ваших грузов и параметры помещения.
