Рольганг для интроскопа: подача багажа на досмотровую линию
Рольганги для досмотровых комплексов: подача багажа к интроскопу, плавный ход, совместимость с любым оборудованием. Расчёт и подбор модели за 1 рабочий день.
- 3 модели под любой туннель
- Цена от 44000 ₽
- Изготовление от 5 рабочих дней

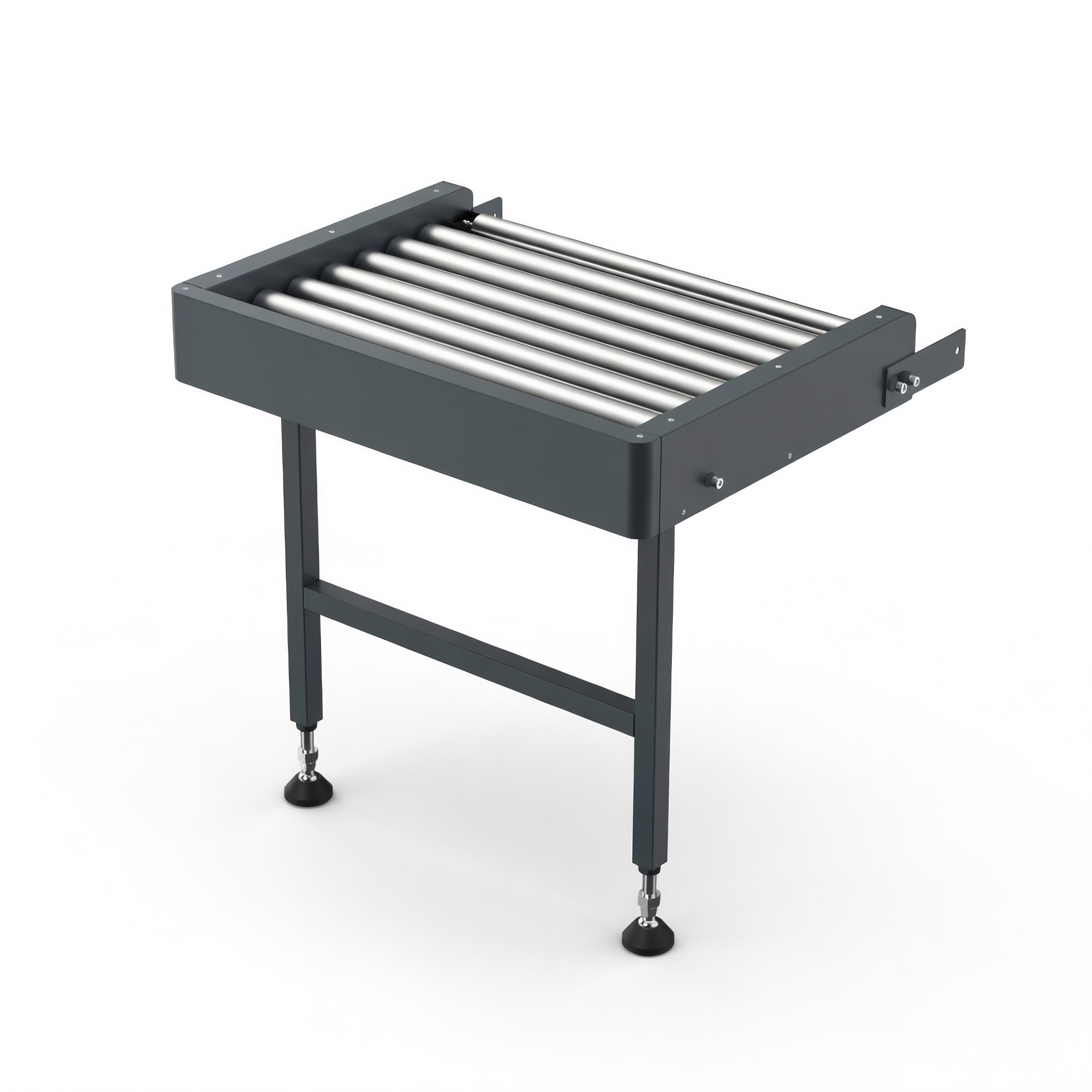

Приставной рольганг интроскопа
Длина 500 мм · ширина 500/600 мм.
Для компактных интроскопов.
Бизнес-центры, суды, небольшие КПП с потоком до 200 предметов/час.
Цена от 44 000 до 68 000 руб.
Подробнее →

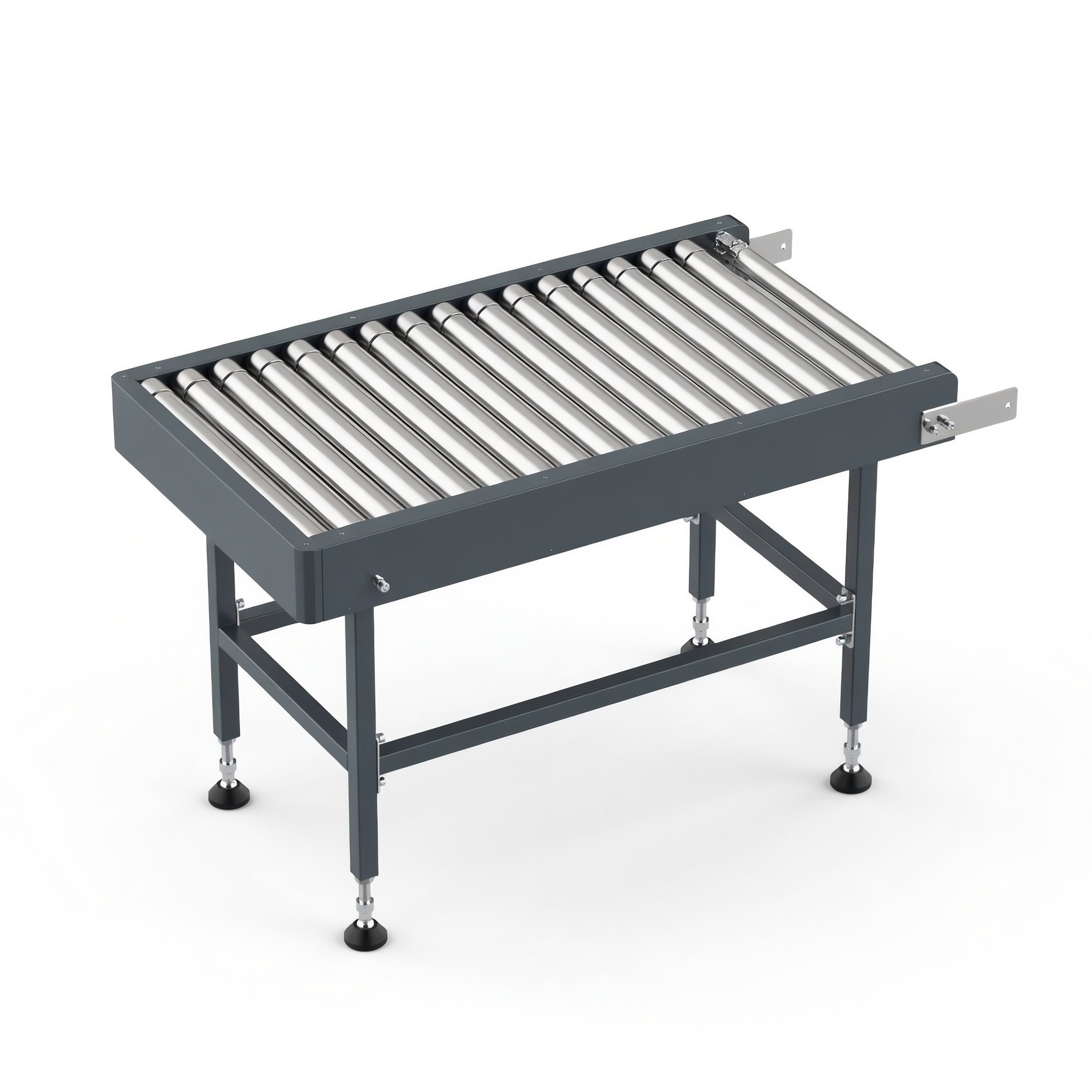

Удлиненный рольганг интроскопа
Длина 1 000 мм · ширина 500/600 мм.
Буферная зона для накопления.
Вокзалы, аэропорты, крупные БЦ.
Цена от 81 000 до 145 000 руб.
Подробнее →

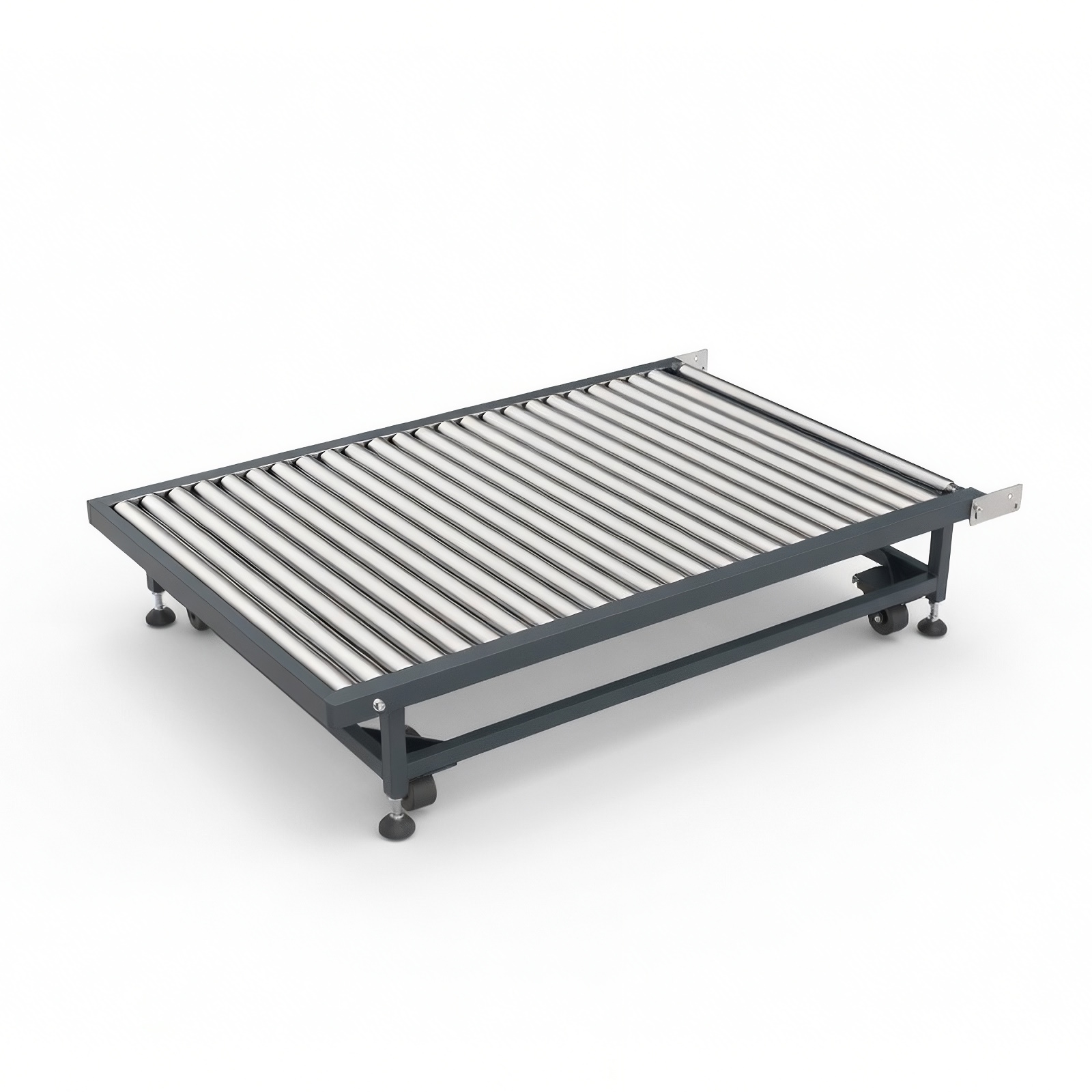

Напольный рольганг интроскопа
Длина 1000 2000 мм · ширина 800/1 000 мм.
Для крупнотоннажных интроскопов . Таможня, грузовые хабы.
Низкопрофильная высота позволяет загружать ящики с гидравлических тележек.
Цена от 88 000 до 200 000 руб.
Подробнее →
Что такое рольганг для интроскопа и зачем он нужен на досмотровой линии
Рольганг для интроскопа — специализированная разновидность рольганга, который устанавливается на входе и выходе рентгенотелевизионной установки для подачи и приёма багажа. Без него оператор вынужден вручную поднимать и передвигать каждый предмет, что снижает пропускную способность линии и создаёт риск повреждения оборудования.
Рольганг — не просто транспорт, а элемент, напрямую влияющий на качество рентгеновского изображения и скорость досмотра. Нестабильная подача вызывает вибрацию, размывает теневой профиль и вынуждает оператора повторно сканировать груз, а каждый лишний цикл ускоряет износ рентгеновской трубки стоимостью 1,6 — 2 млн рублей.
Чем рольганг для интроскопа отличается от промышленного роликового конвейера
Промышленный рольганг рассчитан на штучные грузы, металлопрокат и паллеты — крупный шаг роликов, грубая механика, другие нагрузки. Рольганг интроскопа отличается по четырем параметрам:
1. Жёсткая привязка по высоте и ширине к конкретной модели сканера — допуск на стыке составляет несколько миллиметров.
2. Мелкий шаг роликов (50–70 мм) — рассчитан так, чтобы даже небольшая коробка или сумка опиралась минимум на три вала одновременно.
3. Регулируемые телескопические опоры для точной подгонки уровня под конвейер интроскопа.
4. Материалы, не создающие рентгеновских артефактов (ПВХ-ролики) или минимизирующие их (нержавеющая сталь).
Входной и выходной рольганг: какие задачи решает каждый
Входной рольганг ориентирует груз перед туннелем, задает правильное положение на ленте и снимает нагрузку с основного конвейера интроскопа. Уменьшает риск перекоса или застревания предметов в начале зоны сканирования.
Выходной рольганг принимает досмотренные предметы, защищает их от падения с высокой кромки конвейера и передаёт дальше по технологической цепочке.
Экспертная рекомендация: длина выходного рольганга — минимум в два раза больше входного.
Как качество подачи влияет на точность рентгеновского досмотра
Механизм влияния рольганга на качество досмотра:
Вибрация и микроколебания. Стабильная подача без рывков позволяет алгоритмам EDS и оператору без искажений выявлять контуры запрещённых предметов по теневому профилю.
Рассинхронизация скоростей (bag doubling). Рольганг подает предметы на ленту интроскопа последовательно, объекты не сталкиваются на входе — их проекции не накладываются друг на друга.
Застревание и рывок. Сбой подачи сбивает синхронизацию — часть изображения становится нечитаемой, предмет приходится пропускать через сканер повторно.
Каждый повторный цикл сканирования это не только потеря времени, но и прямое сокращение ресурса рентгеновской трубки (стоимость замены до 2 млн рублей).
Три модели рольгангов под размеры туннелей: приставной, удлинённый, напольный
Линейка из трёх моделей закрывает все типовые сценарии — от компактной ручной клади до паллетных грузов. Каждая модель привязана к диапазону размеров туннеля и типу нагрузки.
| Модель | Длина | Ширина | Назначение | Цена от |
|---|---|---|---|---|
| Приставной | 500 мм | 500 / 600 мм | Компактные интроскопы (5333, 5030, 6040) | 44 000 ₽ |
| Удлинённый | 1 000 мм | 500 / 600 мм | Буферная зона, интервалы между предметами | 81000 ₽ |
| Напольный | 1 000–2 000 мм | 800 / 1 000 мм | Крупнотоннажные (6575, 8065, 100100) | 88000 ₽ |
Какой рольганг подходит к вашему интроскопу: таблица совместимости
Совместимость определяется двумя параметрами — шириной туннеля интроскопа и высотой его конвейера от пола. Ниже — матрица соответствия для всех распространённых в России моделей.
Рольганги для интроскопов RST СПЕКТРУМ: 5333, 6040, 6575, 100100
RST СПЕКТРУМ — наиболее распространённая российская линейка интроскопов. Для моделей 5333 и 6040 подходят приставные и удлинённые рольганги шириной 500–600 мм; для 6575 и 100100 — напольные шириной 800–1000 мм.
| Модель | Туннель Ш×В | Высота конв. | Рольганг | Ширина | Высота опор |
|---|---|---|---|---|---|
| RST 5333 | 530×330 мм | ~650 мм | Приставной / Удлинённый | 500 мм | ~650 мм |
| RST 6040 | 600×400 мм | ~630 мм | Приставной / Удлинённый | 600 мм | ~630 мм |
| RST 6575 | 650×750 мм | ~310 мм | Напольный | 800 мм | ~310 мм |
| RST 100100 | 1000×1000 мм | ~320 мм | Напольный | 1000 мм | ~320 мм |
⚠️ Данные ориентировочные. Точные значения высоты — из паспорта конкретного экземпляра.
Совместимость с Astrophysics, ADANI, Smiths, Dahua, Nuctech и другими брендами
Принцип подбора одинаков для всех производителей (SECU SCAN, Autoclear, HI-SCAN, ТС-СКАН, Di-Scan, SAFEAGLE, ABNM, ИНСПЕКТОР): ширина рольганга соответствует ширине туннеля, высота регулируется телескопическими опорами.
| Бренд | Модели | Туннель | Рекомендуемый рольганг |
|---|---|---|---|
| Astrophysics | XIS-5335, XIS-6040 | 530×335 / 600×400 | Приставной / Удлинённый 500–600 мм |
| ADANI / ADN | BV5030, BV6045, ADN64 | 500×300 / 600×450 | Приставной / Удлинённый 500–600 мм |
| Smiths Detection | HI-SCAN серия | до 1000×1000 | По размеру туннеля |
| Dahua | DHI-ISC серия | 500×300 – 650×500 | Приставной / Удлинённый |
| BERG | 8065, 10080, 100100 | 800×650 – 1000×1000 | Напольный 800–1000 мм |
| Nuctech | серия CX | различные | По размеру туннеля |
| Rapiscan | серия 6xx | различные | По размеру туннеля |
Из чего состоит рольганг: материалы роликов и рамы
Рольганг состоит из рамы, роликов с подшипниками закрытого типа и регулируемых опор. Выбор материалов определяет три вещи: долговечность конструкции, уровень шума при работе и конечную стоимость.
ПВХ, нержавеющая или чёрная сталь: какие ролики выбрать
Ролики из ПВХ: бесшумны, легки, рентгенопрозрачны, устойчивы к коррозии — оптимальный выбор для досмотра ручной клади в помещениях.
Ролики из нержавеющей стали: повышенная грузоподъёмность (до 70 кг на ролик), стойкость к агрессивным средам — для таможенных терминалов и открытых площадок.
Ролики из черной стали: максимальная прочность при минимальной цене, но создают шум и рентгеновские артефакты.
| Материал | Шум | Коррозиестойкость | Рентгенопрозрачность | Нагрузка на ролик | Цена |
|---|---|---|---|---|---|
| ПВХ | Минимальный | Высокая | Полная | до 30 кг | Базовый |
| Нержавеющая сталь | Средний | Высокая | Частичная | до 70 кг | Высокий |
| Углеродистая сталь | Высокий | Низкая | Низкая | до 70+ кг | Низкий |
Рама из чёрной стали или нержавейки: баланс между ценой и ресурсом
Как работает рольганг интроскопа: от установки до эксплуатации
Рольганг стыкуется с конвейером интроскопа по трём осям: высота, ширина и горизонтальный уровень. Правильная стыковка без перепадов исключает застревание багажа, удары и вынужденные остановки линии досмотра. «Ступенька» даже в несколько миллиметров — одна из самых частых причин заторов.
Как выставить высоту и уровень рольганга при установке
Высота конвейера интроскопа фиксирована заводом — от 200 мм (низкопрофильные модели типа RST 6575) до 650 мм (стандартные типа RST 5333) и до 780 мм (серии Dahua M50/M60/M65). Рольганг подводится к этому уровню телескопическими опорами с точностью до нескольких миллиметров.
Диапазон регулировки опор — от 100 до 880 мм, что покрывает все существующие модели интроскопов.
Оптимальная эргономическая высота рабочей поверхности для оператора — 685–812 мм от пола. Рольганг в транспортной таре имеет высоту менее 500 мм, что позволяет проносить его через стандартные дверные проёмы.
Правила загрузки и эксплуатации: что нельзя делать с рольгангом
Груз размещается строго по центру рольганга. Основные запреты:
— Превышение максимальной равномерно распределённой нагрузки: деформирует раму.
— Точечная нагрузка свыше 70 кг на один ролик: необратимый изгиб оси и заклинивание подшипника. Используйте пластиковые лотки для тяжёлых компактных предметов.
— Ударная загрузка (бросание груза): разрушает подшипники.
— Смещение груза к краю: неравномерный износ роликов, падение предмета. Устанавливайте бортики-ограничители.
Как увеличить пропускную способность досмотровой линии
Пропускная способность КПП зависит не только от скорости интроскопа. Длина и конфигурация входного и выходного рольгангов определяют, сколько предметов одновременно находится в буферной зоне и насколько быстро оператор обрабатывает поток.
Почему выходной рольганг должен быть длиннее входного
Длина выходного рольганга — минимум в два раза больше входного. Это создаёт буфер для ситуаций, когда оператор задерживается на анализе подозрительного изображения.
Удлинённая выходная трасса даёт охране от 5 до 10 дополнительных секунд на оценку рентгенограммы и принятие решения о физическом перехвате подозрительного предмета.
Конфигурация под разную интенсивность потока
| Поток | Вход | Выход | Примечание |
|---|---|---|---|
| до 200 предм./час | Приставной 500 мм | Приставной 500 мм | Базовая конфигурация |
| 200–500 предм./час | Удлинённый 1 000 мм | Удлинённый 1 000 мм | Стандарт для вокзалов и крупных БЦ |
| от 500 предм./час | Удлинённый 1 000 мм | 2× Удлинённых последовательно | Каскад даёт буфер на 6–8 лотков (+35–40%) |
Модульная конструкция позволяет наращивать длину линии без замены существующих секций.
Где применяются рольганги: от аэропортов до бизнес-центров
Рольганги для интроскопов используются на всех объектах, где ведётся рентгеновский досмотр: аэропорты, вокзалы, таможенные посты, логистические терминалы, почтовые службы, бизнес-центры, стадионы и объекты критической инфраструктуры.
Аэропорт и грузовой терминал
Аэропортовые линии работают в режиме 24/7 с потоком от тысячи предметов в час. Требуются приводные рольганги из нержавеющей стали повышенной грузоподъёмности с интеграцией тензодатчиков.
Для грузовых терминалов (серии M100 / 100100 / 8065) — напольные рольганги с низкопрофильной высотой (285–320 мм), допускающие загрузку гидравлическими тележками.
Бизнес-центры, суды и объекты с КПП
Для объектов с умеренным потоком (до 300 человек в час) достаточно неприводных рольгангов с роликами ПВХ. Ключевые требования — бесшумность, компактность и эстетичный внешний вид.
Приставные рольганги 500 мм — оптимальный выбор: минимальная площадь, достаточная буферная зона, цена от 44 000 руб.
Сколько стоит рольганг для интроскопа и от чего зависит цена
Цена определяется четырьмя факторами: длина секции, ширина, материал роликов и материал рамы. Диапазон для неприводных моделей: от 60 000 до 200 000 руб.
Ценовая матрица: модель, материал, стоимость
| Модель | Ролики | Рама | Цена |
|---|---|---|---|
| Приставной 500×500 | ПВХ | Чёрная сталь | от 44 000 ₽ |
| Приставной 500×500 | ПВХ | Нержавейка | от 52 000 ₽ |
| Приставной 500×500 | Нержавейка | Чёрная сталь | от 56 000 ₽ |
| Приставной 500×500 | Нержавейка | Нержавейка | от 68 000 ₽ |
| Удлинённый 1000×500 | ПВХ | Чёрная сталь | от 81 000 ₽ |
| Удлинённый 1000×600 | ПВХ | Нержавейка | от 98 000 ₽ |
| Удлинённый 1000×600 | Нержавейка | Нержавейка | от 145 000 ₽ |
| Напольный 1000×800 | Чёрная сталь | Чёрная сталь | от 88 000 ₽ |
| Напольный 1500×1000 | Нержавейка | Чёрная сталь | от 135 000 ₽ |
| Напольный 2000×1000 | Нержавейка | Нержавейка | от 200 000 ₽ |
Цены ориентировочные, точная стоимость — по запросу.
Что выгоднее: дешёвый или долговечный — расчёт стоимости владения
Нержавеющая сталь стоит в 1,5–2 раза дороже аналога из чёрной стали, но не требует перекраски каждые 3–4 года. На горизонте 7–10 лет разница в начальной цене нивелируется.
Главный фактор TCO — не сам рольганг, а оборудование, которое он обслуживает. Механический дефект рольганга приводит к повторным сканированиям, а каждый лишний цикл сокращает ресурс рентгеновской трубки стоимостью $20 000–27 000.
Какие дополнительные опции можно заказать
Базовый рольганг расширяется опциями: телескопические опоры, ограничители, тензодатчики, фотодатчики, скаты, системы возврата лотков.
Взвешивание на рольганге
Тензодатчики встраиваются под несущую раму и считывают массу объекта за доли секунды. Опция востребована грузовыми терминалами и почтовыми хабами, где рентгеновский профиль и вес сверяются с декларацией в едином цикле обработки.
Фотодатчики, скаты, системы возврата лотков и подиумы
Фотодатчики присутствия: останавливают подачу при заторе на автоматизированных линиях. Предотвращают столкновение предметов и эффект bag doubling.
Наклонный скат: заменяет горизонтальный выходной рольганг при сбросе багажа на нижний уровень.
Система возврата лотков: замыкает цикл досмотра ручной клади — пустые лотки автоматически возвращаются к началу линии.
Подиум: поднимает низкопрофильный интроскоп до эргономичной высоты 650–800 мм.
Безопасный ролик: мгновенно отщёлкивается при затягивании предмета конвейерной лентой. Предотвращает разрушение багажа и травму оператора.
Обслуживание рольгангов: от проверок до предиктивного подхода
Рольганг — механическое устройство с подвижными частями, которое требует регулярной очистки, смазки и контроля уровня. Переход от реактивного ремонта к предиктивному обслуживанию снижает внеплановые простои на 20–30%.
Регламентные проверки: ежедневно, еженедельно, ежеквартально
| Частота | Операция | Что проверять |
|---|---|---|
| Ежедневно | Визуальный осмотр | Мусор между роликами, посторонние шумы |
| Еженедельно | Ручная прокрутка роликов | Подклинивание, высота, горизонтальный уровень |
| Ежеквартально | Полная диагностика | Подшипники, крепёж опор, порошковое покрытие |
Шум, застревание и ступенька: диагностика неисправностей
| Симптом | Причина | Решение |
|---|---|---|
| Скрип при вращении ролика | Высохшая смазка / разрушенный подшипник | Замена ролика целиком |
| Застревание на стыке | Перепад высот рольганг↔конвейер | Регулировка телескопических опор |
| Неравномерный износ роликов | Систематическое смещение груза к краю | Установка бортиков-ограничителей |
Предиктивное обслуживание: мониторинг износа до отказа
Предиктивный подход: отслеживание косвенных индикаторов — нарастание шума подшипников (акустическая диагностика стетоскопом), увеличение усилия прокрутки, отклонение уровня из-за деформации опор.
Фиксация этих параметров при каждой регламентной проверке позволяет заменять компоненты заблаговременно, не дожидаясь отказа на работающей линии.
Кто производит рольганги: изготовление на заказ и готовые решения
Что нужно знать перед заказом: чек-лист
1. Модель интроскопа и размер туннеля (Ш×В).
2. Местоположение интроскопа — определяет максимальную длину рольганга.
3. Высота конвейера от пола (из паспорта интроскопа).
4. Тип досматриваемых предметов и максимальная масса единичного груза.
5. Условия эксплуатации: влажность, температурный режим (0–45 °C, <95%).
Рольганг на заказ: что можно изменить
Модульная конструкция позволяет варьировать:
— Длину — с шагом от 100 мм (стандарт: 500, 1000, 1500, 2000 мм).
— Ширину — под любой размер туннеля (стандарт: 500, 600, 800, 1000 мм).
— Высоту опор — от 100 до 880 мм.
— Диаметр роликов — 48, 50 или 89 мм.
— Покрытие рамы -порошковая окраска RAL.
— Интеграцию датчиков — тензодатчики, фотодатчики.
Сроки: стандартные модели — от 5 рабочих дней; нестандартные — от 10 до 20 рабочих дней.
Б/у рольганги и вторичный рынок досмотрового оборудования
Покупка восстановленного досмотрового оборудования снижает капитальные затраты для временных объектов. Главные риски — износ подшипников и нарушение геометрии рамы.
На что проверять б/у рольганг перед покупкой
1. Геометрия рамы — любая деформация означает невозможность точной стыковки по высоте. Проверяется строительным уровнем.
2. Подшипники — ручная прокрутка каждого ролика на предмет люфта и подклинивания.
3. Телескопические опоры — проседание или заклинивание регулировочного механизма.
Когда б/у оправдан, а когда дешевле купить новый
Б/у рольганг оправдан для временных объектов (фестивали, выставки) с горизонтом эксплуатации до 1 года.
При постоянной установке экономия нивелируется затратами на ремонт, а отсутствие гарантии создаёт риск простоя. Простой досмотровой линии ускоряет износ трубки при повторных сканированиях — экономия на б/у может обернуться кратными потерями на основном оборудовании.
Часто задаваемые вопросы
Какой рольганг подходит к моему интроскопу?
Совместимость определяется двумя параметрами: шириной туннеля и высотой конвейера от пола. Ширина рольганга = ширина туннеля, высота регулируется телескопическими опорами. Таблица совместимости с 20+ моделями — в разделе «Совместимость».
Сколько стоит рольганг для интроскопа?
Неприводные модели: от 44 000 ₽ (приставной 500 мм, ПВХ/чёрная сталь) до 200 000 ₽ (напольный 2000×1000 мм, нержавейка). Цена зависит от длины, ширины, материала роликов и рамы. Полная ценовая матрица — в разделе «Цены».
Можно ли заказать рольганг нестандартного размера?
Да. Модульная конструкция позволяет варьировать длину с шагом от 100 мм, ширину под любой туннель, высоту опор от 100 до 880 мм. Срок изготовления нестандартной модели — 10–20 рабочих дней.
Нужен ли приводной рольганг или достаточно неприводного?
Для досмотра ручной клади (бизнес-центры, суды, небольшие КПП) — достаточно неприводного. Приводной необходим для линий с потоком от 500 предметов/час, грузовых терминалов и аэропортов, где требуется синхронизация скорости с конвейером интроскопа.
Как ухаживать за рольгангом?
Ежедневно: визуальный осмотр на мусор между роликами. Еженедельно: ручная прокрутка каждого ролика. Ежеквартально: проверка подшипников, затяжка крепежа. Для нержавейки — не использовать хлорсодержащие средства.
Какие сроки изготовления?
Стандартные модели — от 5 рабочих дней. Нестандартные (по ТЗ заказчика) — от 10 до 15 рабочих дней. По желанию разрабатывается 3D-модель перед запуском в производство.
Стоит ли покупать б/у рольганг?
Б/у оправдан для временных объектов с горизонтом до 2 лет. При постоянной установке экономия нивелируется ремонтом. Проверяйте: геометрию рамы, подшипники (прокрутка каждого ролика), телескопические опоры.
Закажите рольганг для вашего интроскопа
Оставьте контакты, и наш инженер свяжется в течение 30 минут — подберёт конфигурацию и назовёт точную стоимость.
