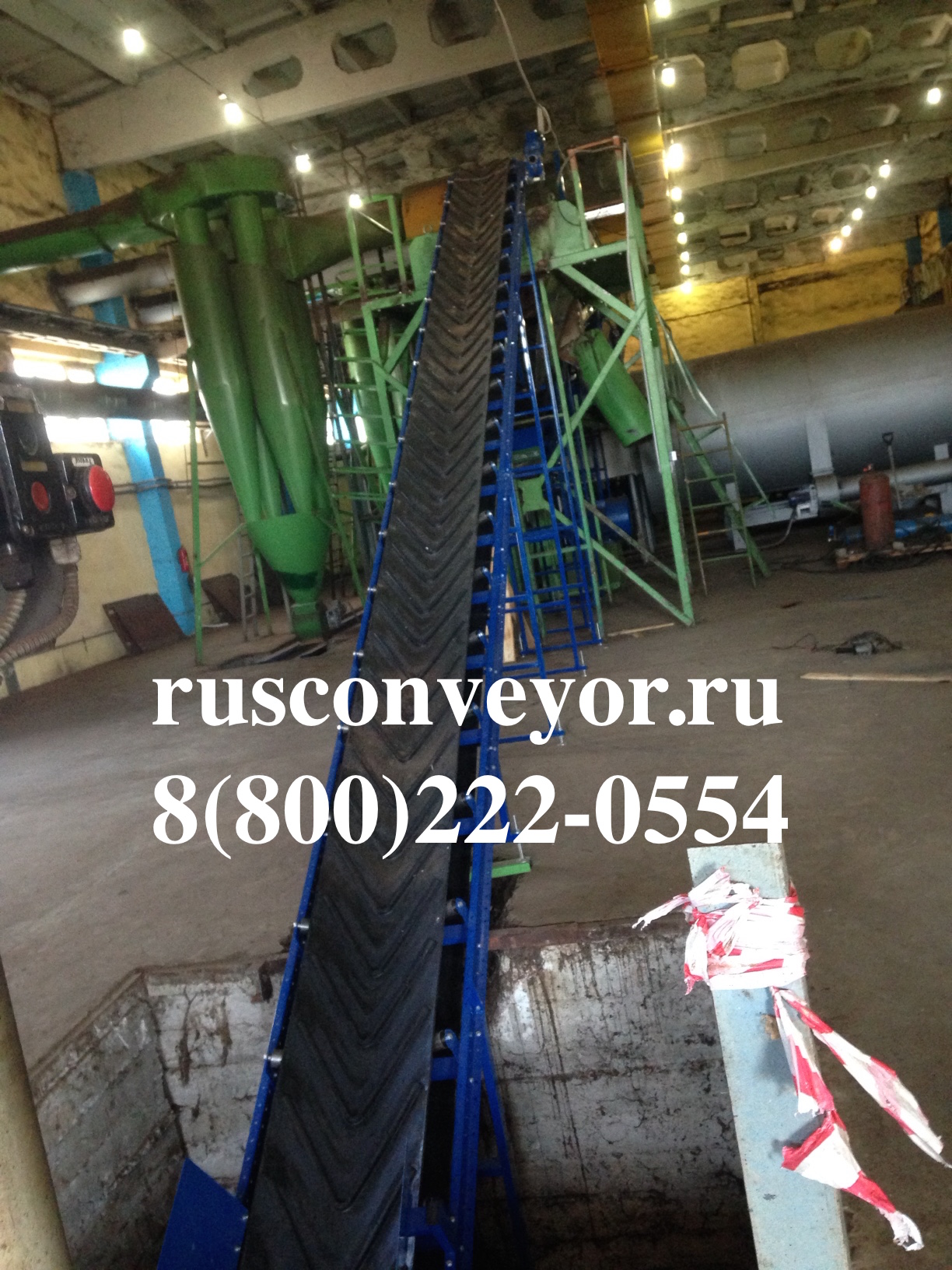

Желобчатые конвейеры для кусковых грузов

Желобчатый конвейер

Желобчатый ленточный конвейер «Европлан ЖЛК» способен перемещать тяжелые насыпные сыпучие, кусковые  грузы  весом менее 100кг/м2  на расстояние до 20 метров, обеспечивая максимальную производительность до 150 тонн/час.
Желобчатый ленточный конвейер «Европлан ЖЛК» позволяет перемещать сыпучие  и кусковые грузы  в горизонтальной плоскости или  с наклоном. Желобчатый ленточный конвейер комплектуется различными типами резинотканевых лент, в зависимости от угла наклона и характеристик груза.
Скорость движения, ширина, длина ленточного желобчатого конвейера, тип конвейерной ленты рассчитываются исходя из ваших потребностей.

Желобчатый ленточный конвейер (транспортер) «Европлан ЖЛК» позволяет перемещать без потерь  сыпучие грузы и мелкокусковые материалы, такие как:

  • песок, щебень, камень, руда, гравий, шлак;
  • руда черных и цветных металлов;
  • крепкие горные породы, уголь, доломит;
  • строительный мусор, бытовые отходы.

Желобчатый ленточный конвейер (транспортер) «Европлан ЖЛК»  может  быть изготовлен в следующих исполнениях:

  • прямой стационарный;
  • наклонный стационарный, с фиксированным углом наклона;
  • наклонный стационарный с возможностью регулировки угла наклона;
  • передвижной прямой, оснащенный колесами со стопорными механизмами;
  • передвижной наклонный с фиксированным углом наклона;
  • передвижной наклонный с возможностью регулировки угла наклона и оснащенный колесами со стопорными механизмами.

Рассчитать

В течение дня подберем для вас подходящий конвейер и поможем сэкономить до 10% бюджета.

Функциональное назначение желобчатых ленточных конвейеров (транспортеров)  —  транспортировка,  погрузка, дозировка и взвешивание, накопление, отсыпка  сыпучих и кусковых грузов.
Ленточные желобчатые (желобковые) конвейеры универсальны и применяются:

  • в машиностроении (при отводе отходов);
  • в деревопереработке (отвод щепы, деревянной стружки);
  • в строительстве и на карьерах (для перемещения строительного мусора, подачи песка, цемента, гравия и для формирования насыпей);
  • в сельском хозяйстве и на мукомольном производстве (для подачи  и  загрузки/разгрузки зерна/овощей для складирования и перемещения продукции);
  • при вторичной переработке отходов (для удаления отходов, ТБО, мусора);
  • в добывающей промышленности и в энергетике (для подачи угля или энергоносителей);
  • на предприятиях водоснабжения и теплоэнергетики (для удаления отходов и подачи сырья к котлам);
  • на предприятиях по производству изделий из пластмасс (для отвода отходов и транспортировки гранул);
  • для организации работы в технологических и транспортных линиях.

Благодаря универсальной конструкции желобчатых ленточных конвейеров (транспортеров), их возможно   использовать в различных условиях   – внутри помещений, на открытом воздухе, во влажных, взрывоопасных помещениях.
Производительность желобчатых ленточных конвейеров (транспортеров) «Европлан ЖЛК» зависит от ширины и скорости движения ленты и обычно составляет от 10 до 150 т в час.

  • Длина конвейера, м: от  5 до 20
  • Ширина конвейера, мм:  от  650 до 1000
  • Производительность, тонн/час:  от  10 до 150
  • Скорость, м/с: до 1 м/с
  • Мощность, кВт:   до  7
  • Угол наклона, град:  до 36
  • Материал ленты: резинотканевая

  • Материал рамы: С- образный профиль высотой 164, толщиной 3 мм
  • Ролик роликоопоры Д,мм:  89, 108
  • Мотор-редуктор Innovari
  • Лента резинотканевая гладкая,  или шевронная (пр-во Россия, цвет черный)
  • Пульт управления с кнопками «пуск», «стоп»,   выносной или крепится на конвейер (по желанию заказчика)
  • Напряжение 380 Вольт
  • Покрытие конвейера: эмаль зеленого цвета
  • Подшипниковые узлы для приводной станции: ASASHI (пр-во Япония) или SNR (пр-во Франция)
  • Приводной барабан Д=219 мм
  • Натяжной барабан Д=219 мм
  • Гарантия – 24 месяца
  • Срок изготовления – до 20 рабочих дней

Рама конвейера из нержавеющей стали

В качестве материала для конвейера можем использовать нержавеющую сталь.

Частотный преобразователь

Позволяет плавно изменять скорость движения грузов и обеспечивать реверс.

Кнопка аварийной остановки

Позволяет мгновенно остановить конвейер в случае возникновения форс-мажора.

Загрузочный бункер

Используется для накопления и постепенной выгрузки сырья на конвейер, предотвращая его просыпание.Мы можем изготовить бункер вместимостью до 2 кубических метров.

Приемный стол

Приемный стол используется для удобства приемки и сортировки грузов.

Консоль освещения

Монтируется в случае недостаточного освещения для повышения комфорта условий труда.

Щетка для очистки ленты

Щетка надежно очищает конвейерную ленту и не повреждает ее поверхность.

Аварийный рычажный выключатель

Используется для экстренного выключения конвейера при возникновении аварии. При длине конвейера более 20 метров возможна установка нескольких рычажных выключателей.

Разгрузочная телега

Используется для разгрузки груза с ленты конвейера. Телега движется вдоль конвейера. Ее применение значительно повышает производительность конвейера.

Телескопические опоры

Для регулировки высоты опор конвейера.

Комплект подключения

Пускатель, устройство плавного пуска, кабель ВВГ, ПВС.

Колесные опоры

Колесные опоры позволяют без усилий перемещать конвейер любой массы.

Борта

Предотвращают выпадение груза с конвейерной ленты. Не имеют регулировки по высоте, могут быть высотой от 50 до 400 мм.

Приемный лоток

Исключает высыпание груза при подаче на конвейер.

Специальные типы лент

Специальные типы лент (со скребками, шевронами, сетчатые, с гофробортами и т.д.). Мы можем установить на ваш конвейер любую ленту на выбор полиуретановую глянцевую гладкую или с поперечным профилем; резинотканевую ленту гладкую, с поперечным профилем или с шевроном; ПВХ supergrip, с гофробортами или с поперечным профилем.

Различные варианты окраски

Возможна покраска любым цветом эмали RAL.

Скребок для очистки ленты

Скребок монтируется поперек конвейерной ленты и очищает ее поверхность, тем самым продляя срок службы конвейера. Позволяет сократить время на ручную очистку ленты и не повреждают ленту.

Плужковый сбрасыватель

Предназначен для выгрузки сыпучих и кусковых материалов с конвейера. Плужковый сбрасыватель может быть односторонним (правым или левым) или двусторонним, его устанавливают исходя из направления движения груза.

Аварийный тросовый выключатель

Используется для мгновенной остановки конвейера при возникновении экстренной ситуации. Вдоль всей длины конвейера натягивают трос, для остановки нужно просто потянуть за него.

Конвейерные платформы, фермы, постаменты, опоры

Конвейерные металлоконструкции используют в качестве опоры и для увеличения жесткости всей конструкции, для интеграции конвейера с другим оборудованием.

Реверс

Обеспечивает движение груза в обе стороны.

Конвейерные весы

Используются для измерения массы сыпучих и кусковых материалов, перемещаемых конвейером. Конвейерные весы образуют одна или две роликоопоры конвейера, на которые устанавливают датчики. Сигнал с датчиков поступает на пульт отображающий массу груза, прошедшего через конвейер.

В верхней части несущей рамы желобчатого ленточного конвейера (транспортера) «Европлан ЖЛК» монтируются верхние роликоопоры рабочей ветви, в нижней части установлены прямые ролики холостой нижней ветви конвейера.
В конечных осях желобчатого конвейера установлены приводная и натяжная станции с приводным и натяжным барабанами, закрепленными в опорные подшипники.
Приводной барабан вращается мотор-редуктором, приводящим в движение резинотканевую конвейерную ленту, замкнутую в кольце и огибающую приводной и неприводной барабаны.
Конвейерная лента является несущим и тяговым органом ленточного конвейера.
Для более равномерного распределения сыпучих или кусковых грузов на желобчатый конвейер целесообразно устанавливать бункер или приемный лоток.
Желобчатый конвейер позволяет с минимальными энергозатратами и максимально быстро перемещать большие объемы сыпучих материалов.

Почему конвейеры ЕВРОПЛАН СИСТЕМС  это выгодно

Профессиональный инжиниринг

При проектировании конвейеров мы учитываем все тонкости вашего технологического процесса, компонуем оборудование таким образом, что бы оно идеально подходило вам по производительности и функциональности.

Низкая стоимость доставки и установки

Мы используем  модульную конструкцию конвейера, что позволяет компактно его упаковать  и отправить сборным грузом, а также распаковать и подготовить к работе в течение часа.

Сервис и поддержка

Мы даем развернутые ответы на любые вопросы, возникающие при эксплуатации конвейеров. Вместе мы решим любую задачу и спроектируем конвейер, способный работать при любых условиях — от изнуряющей жары до минусовых температур.

Огромная база конструкторских решений

Огромная конструкторская база моделей позволяет быстро разработать индивидуальные чертежи  самых сложных конвейеров и сократить время на разработку и подготовку производства.

Гарантия 24 месяца

Помните, что у нас выплатите за конвейеры только один раз и лишены проблем в будущем. Многолетний опыт наших клиентов позволяет быть уверенными в качестве нашей продукции.

Доступные цены

Обратитесь к нам, мы подберем оптимальный вариант конвейерного оборудования по минимальной цене. Просто сравните наше предложение на конвейер с конкурентами.

Рассчитать

В течение дня подберем для вас подходящий конвейер и поможем сэкономить до 10% бюджета.

Дополнительный сервис

  • Выезд к вам для  точных замеров   конвейерной трассы, что позволит разработать более точную конструкцию конвейера.
  • Помощь в организации доставки (подбор наиболее выгодной схемы доставки).
  • Проведение монтажных, шеф-монтажных и пуско-наладочных работ.
  • Обучение  ваших  сотрудников   работе с конвейерами
  • Предоставление полного комплекта всей технической документации на конвейеры.

Доставка

Мы осуществляем дешевую  доставку конвейеров во все крупные города России, Белоруси и Казахстана.
